Levelogger® 5 LTC
Datalogger Livello, Temperatura e Conducibilità
Il Levelogger® 5 LTC è un datalogger compatto e completamente sigillato in grado di registrare
livello dell’acqua, temperatura e conducibilità. Integra in un unico strumento:
- Trasduttore di pressione assoluto in Hastelloy®
- Sensore di temperatura in platino (RTD)
- Sensore di conducibilità a 4 elettrodi in platino con autoranging
- Batteria al litio con durata fino a 8 anni
- Memoria non volatile per 100.000 set completi di dati
La struttura in acciaio inox (22 mm x 208 mm) è protetta da un rivestimento polimerico applicato a caldo, che garantisce elevata resistenza a corrosione, abrasione e alte temperature. Il design sigillato richiede manutenzione minima ed è semplice da pulire e calibrare anche direttamente in campo.
Il sensore di conducibilità misura la conducibilità reale alla temperatura corrente, con un range da
0 a 100.000 μS/cm e calibrazione fino a 4 punti (1.413, 5.000, 12.880 e 80.000 μS/cm).
L’intervallo di registrazione è programmabile da 2 secondi fino a 99 ore.
Funzionalità e Gestione Dati
- Memoria elevata: fino a 100.000 registrazioni complete
- Comunicazione stabile tramite interfaccia ottica ad alta velocità
- Design robusto con doppio o-ring per maggiore protezione e tenuta
- Elevata precisione grazie a sensori in platino (RTD e conducibilità)
- Rivestimento protettivo polimerico interno ed esterno per ambienti aggressivi
Specifiche tecniche:
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy |
|---|---|
| Range: | 5, 10, 20, 30, 100, 200 m |
| Precisione: | ± 0,05% FS |
| Risoluzione: | da 0,001% FS a 0,0006% FS |
| Unità di Misura: | m, cm, ft., psi, kPa, bar, ºC, ºF |
| Normalizzazione: | Compensazione Automatica Temperatura |
| Temp. Comp. Range: | da 0º a 50ºC |
| Sensore Temperatura: | In Platino – Resistance Temperature Detector (RTD) |
| Precisione Temperatura: | ± 0,05ºC |
| Risoluzione Temperatura: | 0,003ºC |
| Sensore Conducibilità: | 4 Elettrodi in Platino |
| Full Range: | da 0 a 100.000 μS/cm |
| Range Calibrazione: | da 50 a 80.000 μS/cm |
| Precisione Conducibilità: |
|
| Risoluzione Conducibilità: | ±0,1 μS/cm |
| Temp. Comp. Range (Cond.): | da 0º a 50ºC |
| Normalizzazione Conducibilità: | Conduttanza Specifica a 25˚C |
| Durata Batteria: | 8 Anni (1 lettura ogni 5 minuti) |
| Precisione Orologio: | ± 1 minuto/anno (tra -20ºC e 80ºC) |
| Temperatura Operativa: | da -20ºC a 80ºC |
| Capacità Memoria: | 100.000 set completi di dati |
| Modalità di Registrazione: | Continua o singola |
| Comunicazione: | Ottica ad alta velocità: USB, SDI-12 (57.600 bps) |
| Dimensioni: | 22 mm x 208 mm |
| Peso: | 197 g (6.95 oz) |
| Resistenza alla Corrosione: | Rivestimento a caldo con tecnologia a polimerazione (interno ed esterno) |
| Materiali: | Platino, Delrin®, Viton®, Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free |
| Modalità di Campionamento: | Lineare, start/stop programmabili, Real-Time, basata su eventi |
| Intervalli di Campionamento: | da 2 secondi a 99 ore |
| Compensazione Barometrica: | Tramite Barologger 5 con procedura guidata (copertura fino a 30 km) |
| Garanzia: | 3 Anni |
Applicazioni
Il Levelogger® 5 LTC è particolarmente indicato per il monitoraggio integrato di
livello, temperatura e conducibilità, risultando ideale per studi idrogeologici e
controlli di qualità delle acque in contesti complessi.

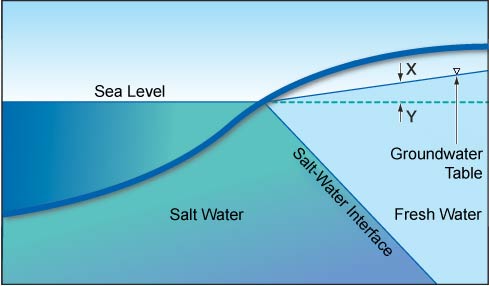

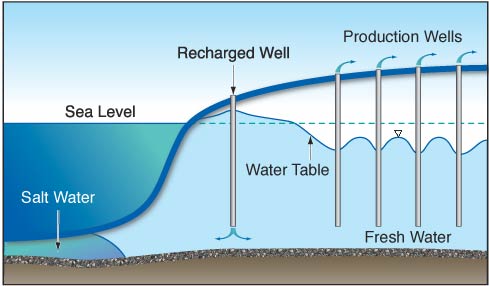

- Studi sull’intrusione di acqua salata in acquiferi costieri
- Monitoraggio della salinizzazione dei suoli e delle acque sotterranee
- Analisi dell’infiltrazione e della miscelazione tra acque superficiali e sotterranee
- Monitoraggio di plume contaminanti e progetti di bonifica ambientale
- Controllo del percolato in discariche e siti di stoccaggio rifiuti
- Monitoraggio degli scarichi e residui in ambito minerario
- Valutazione del dilavamento di fertilizzanti agricoli
- Monitoraggio dell’impatto dei sali disgelanti (antighiaccio) sulle acque

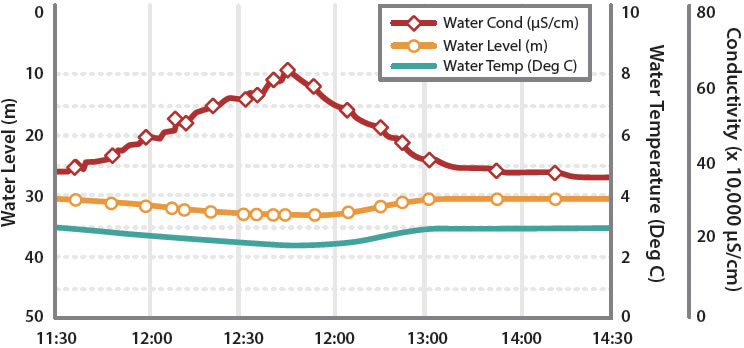

La misura della conducibilità consente inoltre di individuare variazioni nella composizione chimica
dell’acqua, fungendo da indicatore rapido della presenza di contaminanti o cambiamenti ambientali.
Applicazioni
Il Levelogger® 5 LTC è particolarmente indicato per il monitoraggio integrato di
livello, temperatura e conducibilità, risultando ideale per studi idrogeologici e
controlli di qualità delle acque in contesti complessi.
- Studi sull’intrusione di acqua salata in acquiferi costieri
- Monitoraggio della salinizzazione dei suoli e delle acque sotterranee
- Analisi dell’infiltrazione e della miscelazione tra acque superficiali e sotterranee
- Monitoraggio di plume contaminanti e progetti di bonifica ambientale
- Controllo del percolato in discariche e siti di stoccaggio rifiuti
- Monitoraggio degli scarichi e residui in ambito minerario
- Valutazione del dilavamento di fertilizzanti agricoli
- Monitoraggio dell’impatto dei sali disgelanti (antighiaccio) sulle acque
La misura della conducibilità consente inoltre di individuare variazioni nella composizione chimica dell’acqua, funge ance da indicatore rapido della presenza di contaminanti o cambiamenti ambientali.
s’è il Fondo Scala?
Per i Levelogger, il Fondo Scala esprime la pressione massima (in metri d’acqua) a cui lo strumento può essere esposto.
Il Fondo Scala equivale la sommergibilità massima dello strumento.
Quale Fondo Scala scegliere?
Relativamente alle misure di livello, la precisione del Levelogger 5 LTC viene espressa in percentuale del Fondo Scala (0,05% FS), questo vuol dire che più piccolo è il FS, più elevata sarà la precisione assoluta, es. con un FS di 10 m, avremo una precisione di 10 m x 0,05% = 0,5 cm, con un FS di 100 m avremo 100 m x 0,05% = 5 cm.
Per avere la precisione assoluta più elevata, l’ideale quindi è scegliere lo strumento con il FS più basso possibile, compatibilmente con l’oscillazione massima della colonna d’acqua che si prevede di avere.
Va comunque sottolineato che tutti i Levelogger Solinst sono progettati per resistere fino al doppio del Fondo Scala dichiarato senza che il trasduttore subisca danni.
Il Levelogger 5 LTC è disponibile in 6 versioni di Fondo Scala diverse, da 5 a 200 m, in grado di soddisfare esigenze di monitoraggio di livello con oscillazioni anche molto elevate.
Versioni di fondo scala disponibili:
| Modello | Fondo Scala | Precisione | Risoluzione |
|---|---|---|---|
| M5 | 5 m | ± 0.3 cm | 0.001% FS |
| M10 | 10 m | ± 0.5 cm | 0.0006% FS |
| M20 | 20 m | ± 1 cm | 0.0006% FS |
| M30 | 30 m | ± 1.5 cm | 0.0006% FS |
| M100 | 100 m | ± 5 cm | 0.0006% FS |
| M200 | 200 m | ± 10 cm | 0.0006% FS |
Pressione Assoluta e Compensazione Barometrica
Il Levelogger 5 utilizza un trasduttore di pressione di tipo “assoluto”, ovvero misura la pressione totale agente sul sensore. Questa è data dalla somma della pressione esercitata dalla colonna d’acqua e della pressione atmosferica (colonna d’aria) sovrastante.
Data l’elevata precisione che contraddistingue i Levelogger 5, per ottenere il valore reale della sola colonna d’acqua è necessario effettuare la compensazione barometrica, cioè sottrarre alle misure rilevate il contributo della pressione atmosferica. Le operazioni di compensazione barometrica possono essere effettuate con pochi click grazie alla procedura guidata del software Solinst Levelogger.
Questa operazione può essere eseguita automaticamente utilizzando il datalogger barometrico Solinst Barologger 5, uno strumento progettato per monitorare la pressione atmosferica con elevata precisione (± 0,05 kPa). Un singolo Barologger 5 può essere utilizzato per compensare più Levelogger installati entro un raggio di circa 30 km e con un dislivello massimo di 300 metri.
Setup dei Levelogger, scarico e gestione dati
La programmazione dei Levelogger è estremamente intuitiva e tutta la gestione viene effettuata tramite il software gratuito Solinst Levelogger.
È sufficiente collegare il Levelogger a un PC utilizzando una delle interfacce USB disponibili (Desktop Reader 5, Field Reader 5 o PC Interface Cable).
Attraverso il software è possibile programmare e gestire il datalogger. I settaggi impostati su un Levelogger possono essere salvati e riutilizzati su più dispositivi.
Questo è utile, ad esempio, durante test di pompaggio quando si utilizzano sonde in più piezometri con gli stessi parametri.
Impostazione orario:
L’orologio dei Levelogger può essere sincronizzato con quello del computer con un solo click.
Start e stop:
I Levelogger possono essere avviati o fermati immediatamente oppure programmati per partire o fermarsi a una data e ora specifica.
Modalità di registrazione:
- Singola (a riempimento): la memoria viene riempita fino al raggiungimento della capacità massima (150.000 set di dati completi di data/ora, livello e temperatura).
- Continua: una volta raggiunti i 150.000 dati, lo strumento sovrascrive automaticamente i dati più vecchi.
Modalità di campionamento:
- Lineare: lo strumento registra all’intervallo predefinito (da 1/8 di secondo a 99 ore).
- Basata sugli eventi: lo strumento registra all’intervallo predefinito e cambia l’intervallo al verificarsi di determinati eventi. Per esempio nel caso di un monitoraggio di livello di un bacino o di un corso d’acqua possiamo programmare lo strumento per una lettura all’ora e poi, al verificarsi di un determinato evento cambiare l’intervallo (es. con un aumento di 5 cm del livello portare l’intervallo ad una lettura al minuto).
- Schedulata: è possibile impostare diversi intervalli di campionamento per differenti periodi, per esempio una lettura al secondo per i primi 30 minuti, poi una lettura al minuto per i successivi 60, poi nuovamente una lettura al secondo per i successivi 30, ecc. (Un caso tipico nel monitoraggio durante i test di pompaggio, è l’utilizzo di intervalli brevi durante l’emungimento e più lunghi durante la fase di risalita.
- Real-Time: quando lo strumento è collegato mediante un cavo ottico di lettura diretta, a prescindere dall’intervallo di registrazione in uso, è sempre possibile effettuare letture in tempo reale in modo da poter avere sempre la situazione sotto controllo (i dati delle letture real-time possono essere salvate o esportate separatamente).

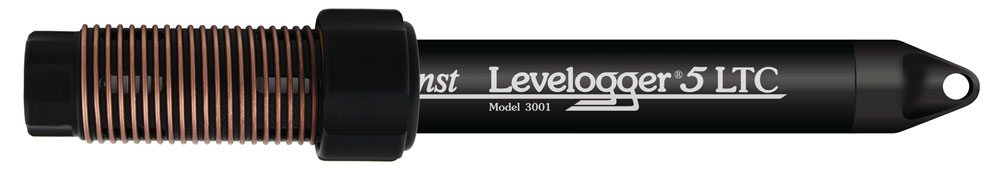

Solinst Levelogger 5 LTC con Biofoul Screen
Compensazione barometrica in pochi click:
Modalità di installazione:
Installazione con semplice cavetto di sospensione e recupero periodico
La modalità più semplice per l’installazione dei Levelogger, è la semplice sospensione all’interno dell pozzo o del corpo acquifero da monitorare.
Con questa modalità, il Levelogger viene programmato mediante un PC con una delle interfaccie USB disponibili: Field Reader 5 o Desktop Reader 5 e poi recuperato periodicamente per lo scarico dei dati.
A sx installazione con cavetto di sospensione.
A dx installazione mediante collegamento con cavo ottico.
Installazione fissa con cavo ottico di trasmissione dati alla testa pozzo
Con questa modalità di installazione, il Levelogger rimane fisso in pozzo (o qualsiasi altro corpo idrico da monitorare) e viene collegato alla testa pozzo mediante un cavetto in fibra ottica (immune da eventuali disturbi provocati per esempio dalla linea di aliemntazione della pompa).
In testa pozzo i dati possono essere gestiti mediante una delle molteplici interfacce disponibili.
Cavi/Adattatori per la comunicazione in campo
PC Interface Cable USB
Il cavo interfaccia PC USB è un cavetto che consente di collegare il cavo ottico di lettura diretta di un Levelvent a un PC, permettendo una comunicazione rapida e sicura con il software Levelogger.
Grazie a questo collegamento, è possibile scaricare e visualizzare i dati, configurare e programmare il Levelvent, e gestire facilmente tutte le operazioni di monitoraggio e analisi direttamente dal computer, semplificando il lavoro in laboratorio o in ufficio.
App Interface Bluetooth
Ha la stessa funzione del Desktop Reader e permtte di effettuare le stesse operazioni, ma a differenza di quest'ultimo che richiede di essere appoggiato su una superficie piana, il Field Reader 5 è ideale per l'utilizzo in campo, in quanto il Levelogger viene inserito a pressione nel connettore dove è presente un o-ring che lo mantiene sempre collegato in qualsiasi posizione si trovi.
Data-Drabber USB
Il DataGrabber 5 è un accessorio che si collega al cavo ottico in testa pozzo e consente il trasferimento e il salvataggio dei file dati del Levelvent su una chiavetta USB. Non consente l’accesso alle impostazioni del Levelvent ed è quindi indicato anche nei casi in cui l'operatore incaricato allo scarico dei dati non deve poter modificare i settaggi degli strumenti.
App Interface Bluetooth
La SRU si collega direttamente al cavo ottico o a un adattatore ottico e permette di visualizzare istantaneamente i dati del Levelogger collegato.
Consente di:
- Effettuare letture in tempo reale
- Mostrare lo stato del Levelogger
- Salvare e scaricare i dati direttamente sull’SRU
Contiene un barometro interno che permette di visualizzare (e registrare) le misure già compensate barometricamente.
Non permette di modificare le impostazioni del Levelogger.
Cavi/Adattatori per la comunicazione in campo
LevelSender 5 Telemetry 4G
Il LevelSender 5 è un sistema di trasmissione dati remoto che utilizza la rete 4G per inviare i dati del Levelogger direttamente dal campo al Solinst Cloud o, tramite FTP, a qualsiasi destinazione a scelta, con opzioni aggiuntive di invio tramite e-mail o SMS.
Progettato per adattarsi a pozzetti da 2”, il LevelSender 5 permette di ottenere livelli d’acqua compensati barometricamente grazie al barometro integrato.
Può gestire fino a due datalogger contemporaneamente, offrendo una soluzione pratica e affidabile per il monitoraggio remoto e automatico di più punti di misura.
STS Telemetry System 4G
I sistemi di telemetria STS consentono un efficiente monitoraggio remoto dei Levelogger, trasmettendo i dati raccolti direttamente dal campo al PC della Home Station tramite modem cellulare LTE ad alta velocità.
Possono collegare fino a quattro datalogger contemporaneamente, permettendo una gestione centralizzata e integrata di più punti di monitoraggio, ottimizzando così la raccolta dati su ampie reti idriche o ambientali.
La trasmissione in tempo reale facilita le operazioni di analisi approfondita, gestione dei dati e manutenzione preventiva, garantendo un controllo continuo, affidabile e sicuro dei livelli idrici, riducendo al minimo la necessità di interventi manuali sul campo.
SolSat 5 Satellite Telemetry
Il SolSat 5 Satellite Telemetry sfrutta la tecnologia satellitare Iridium per trasmettere i dati del Levelogger direttamente dal campo a un portale web sicuro o all’app SolSat 5 Wi-Fi, permettendo il download e la gestione dei dati in qualsiasi momento e da qualsiasi luogo.
Grazie al barometro integrato, è possibile ottenere letture di livelli d’acqua compensati barometricamente, garantendo misurazioni precise e affidabili anche in condizioni ambientali variabili.
Si collega a un singolo datalogger, offrendo una soluzione robusta e sicura per il monitoraggio remoto in aree prive di copertura cellulare, ideale per applicazioni in località isolate o difficili da raggiungere, senza necessità di interventi frequenti sul campo.
RRL 5 Remote Radio Link
Il RRL 5 (Radio Remote Logger) è un sistema di telemetria a breve distanza progettato per il monitoraggio remoto dei Levelogger.
Permette di trasmettere i dati raccolti direttamente al PC della Home Station tramite radio gratuita, senza necessità di rete cellulare o satellitare.
Si adatta a pozzetti da 2” e, grazie al barometro integrato, consente di ottenere letture di livelli d’acqua compensati barometricamente.
Può collegare fino a due datalogger contemporaneamente, fornendo una soluzione semplice ed efficace per il monitoraggio in tempo reale su brevi distanze.
Altri accessori
Cavi/Adattatori per la comunicazione in campo
Teste pozzo lucchettabili Well Caps
I tappi di chiusura da 2" (2" Locking Well Caps) possono essere utilizzati sia per l’installazione con wireline/fili sia con cavo Direct Read.
Il tappo è dotato di un pratico occhiello per sospendere i Levelogger e di una ventilazione integrata, garantendo il corretto equilibrio barometrico all’interno del pozzo.
L’inserto del tappo presenta due aperture, che consentono di far passare i cavi Direct Read sia di un Levelogger sia di un Barologger contemporaneamente.
Sono inoltre disponibili adattatori per adattare il tappo a pozzetti da 4", offrendo flessibilità per diverse applicazioni di monitoraggio.
Staffa di supporto per cavi ottici
Utilizzato insieme al tappo di chiusura da 2" (2" Locking Well Cap), il Support Hanger Bracket offre una soluzione pratica per sostenere e organizzare i cavi o i fili calati nel pozzo.
Permette inoltre di avvolgere eventuale cavo Direct Read in eccesso quando non è necessaria l’intera lunghezza, mantenendo l’area ordinata e riducendo il rischio di danni ai cavi.
Questo supporto è ideale per garantire un installazione pulita e sicura dei Levelogger e degli accessori all’interno dei pozzetti, semplificando le operazioni di monitoraggio e manutenzione sul campo.
Protezione in rame contro il biofouling
Il Biofoul Screen è un accessorio progettato per proteggere il Levelogger durante periodi di deploy prolungati, in particolare in ambienti costieri o in acque salate.
Previene l’accumulo di microrganismi, piante, alghe e altri detriti sulla sonda, garantendo letture più affidabili e riducendo la necessità di manutenzione frequente.
Si applica facilmente, scivolando sull’estremità del sensore del datalogger, offrendo una protezione semplice ed efficace senza compromettere le prestazioni dello strumento.
Adattatore per pozzi artesiani
Il Solinst Artesian Well Fitting è un accessorio progettato per il monitoraggio dei livelli d’acqua artesiani con i Levelogger 5.
Permette un’installazione flessibile all’interno del pozzo (in-well) o sulla sommità del pozzo (top of well), adattandosi a diverse configurazioni di monitoraggio.
Il fitting supporta l’uso dei cavi L5 Direct Read, consentendo una connessione diretta e sicura per la lettura e il trasferimento dei dati dai Levelogger, rendendolo ideale per applicazioni professionali di monitoraggio idrico artesiano.
