3250 LevelVent 5
Datalogger di Livello-Temperatura a Tubo Aperto (Ventilato)

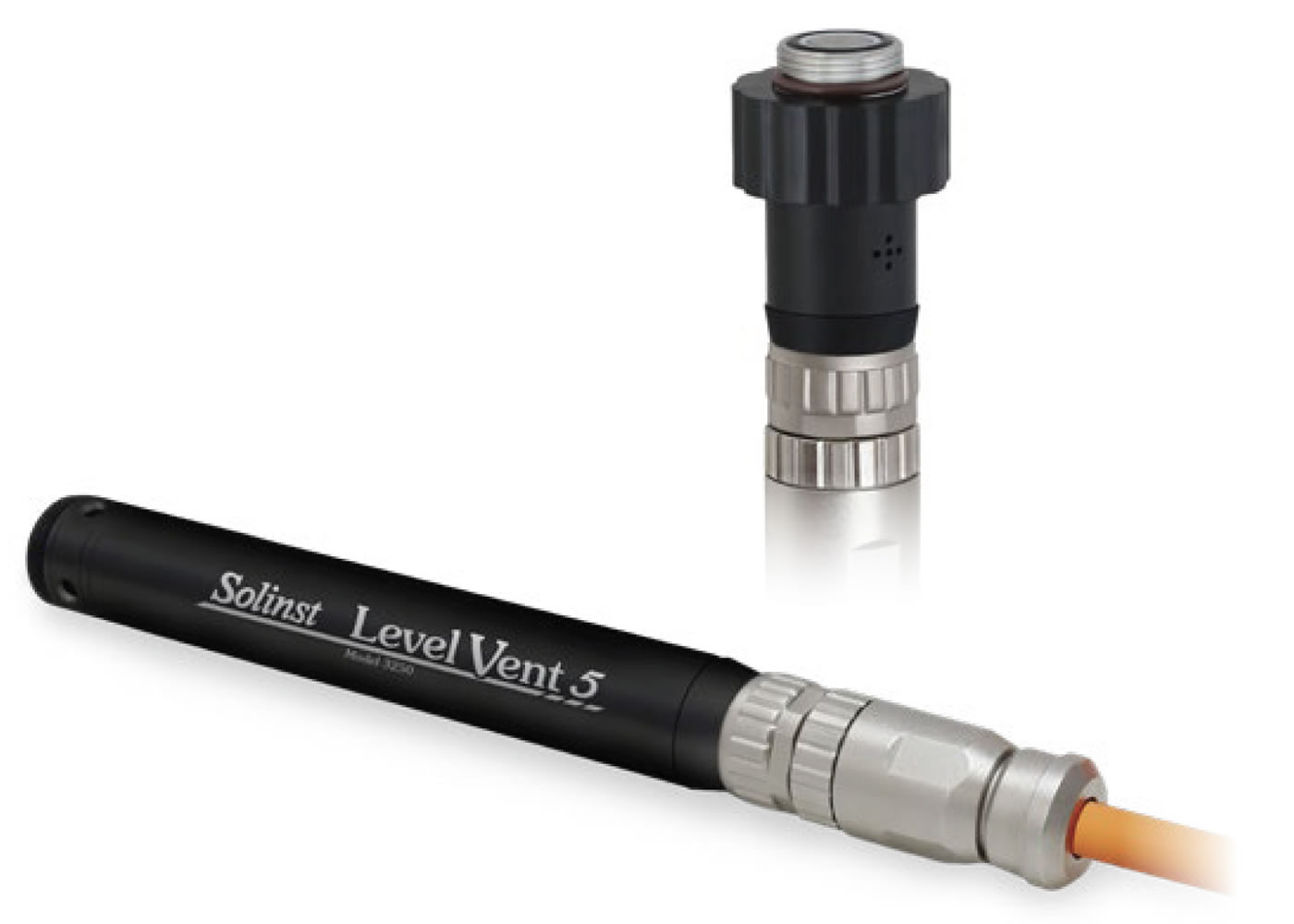

Il LevelVent 5 è la versione ventilata del popolare Levelogger® Solinst: un datalogger di alta precisione per il monitoraggio del livello idrico e della temperatura in pozzi e corpi idrici superficiali. A differenza dei datalogger a pressione assoluta, utilizza un trasduttore di pressione relativa (gauged) collegato all’atmosfera tramite un cavo ventilato che risale fino alla testa pozzo in superficie. Grazie a questo principio, la componente barometrica viene effettuata direttamente dal sensore, senza necessità di alcuna elaborazione post-acquisizione.
Con una precisione di ±0,05% FS, una memoria per 150.000 set di dati e una batteria con durata stimata di 10 anni, il LevelVent 5 è ideale per il monitoraggio continuo e a lungo termine in contesti dove la semplicità di elaborazione dei dati e la disponibilità immediata del livello reale sono prioritarie. Il sensore di pressione in Hastelloy® e il rivestimento anticorrosione applicato a caldo con tecnologia a polimerizzazione garantiscono robustezza e affidabilità anche negli ambienti più aggressivi.
A differenza di molti datalogger ventilati concorrenti che richiedono la sostituzione periodica delle capsule essiccanti, il LevelVent 5 integra filtri idrofobici ed essiccanti permanenti nel logger e nella testa pozzo, eliminando questa operazione di manutenzione per l’intera vita utile dello strumento.

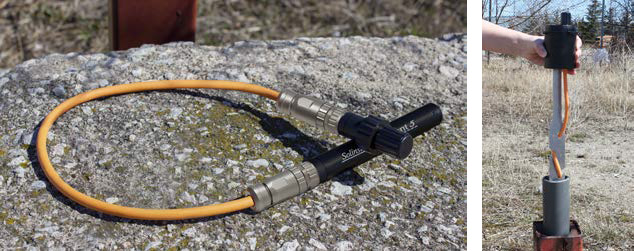

Il sistema LevelVent 5 è composto da tre elementi principali che lavorano insieme:
- Il logger — la sonda vera e propria, da installare immersa nell’acqua alla profondità desiderata. Al suo interno sono integrati il trasduttore di pressione in Hastelloy®, il sensore di temperatura RTD in platino, la batteria, la memoria da 150.000 set di dati e i filtri idrofobici permanenti. Il logger è alloggiato in un robusto corpo in acciaio inox 316L da 22 mm x 173 mm con rivestimento anticorrosione.

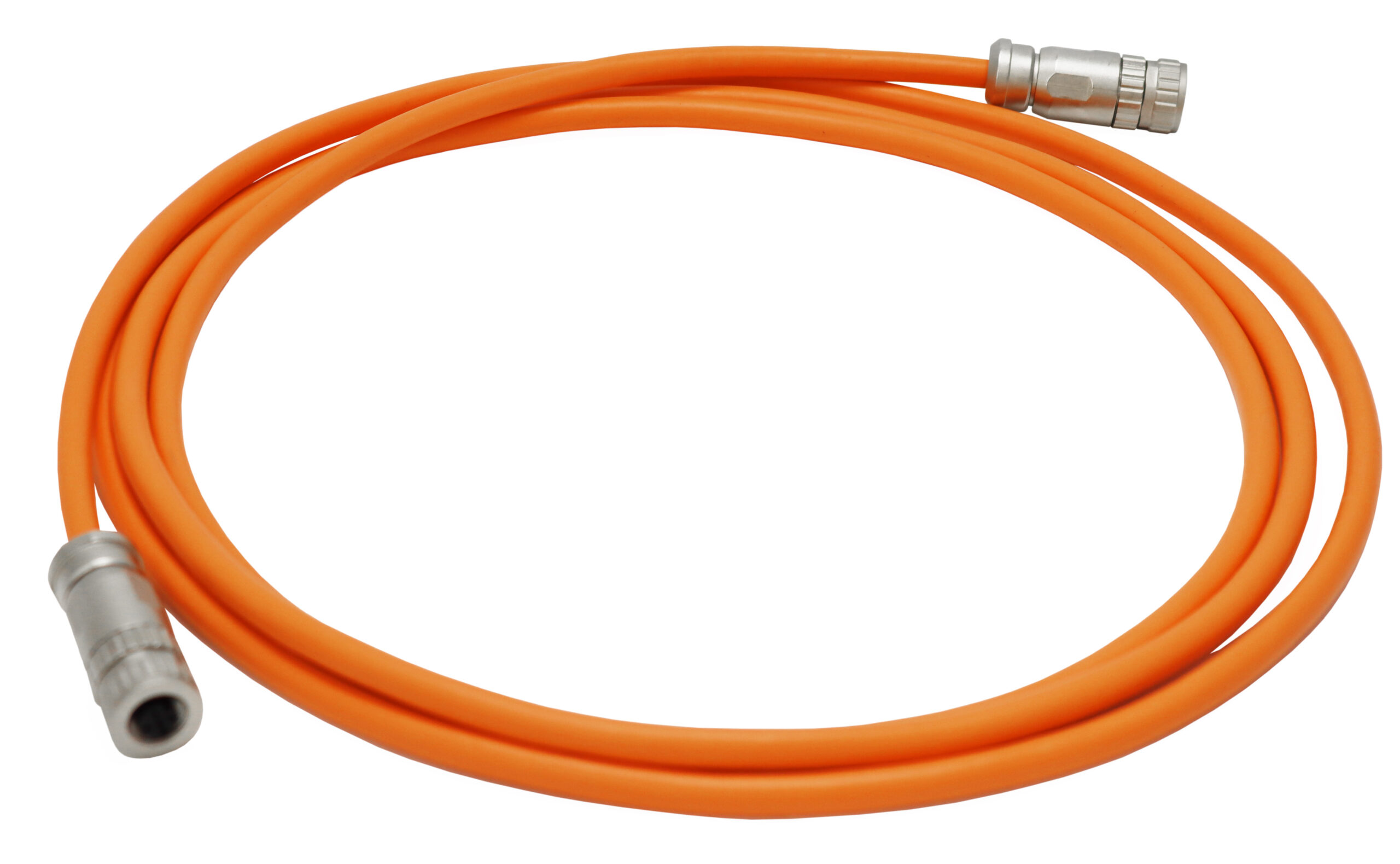

- Il cavo ventilato — il collegamento tra il logger e la testa pozzo. Oltre ai fili di alimentazione e comunicazione, il cavo incorpora un tubo di sfiato che mette in comunicazione continua il retro del sensore con l’atmosfera esterna, garantendo la compensazione barometrica automatica. Il cavo è rivestito in poliuretano, disponibile in lunghezze personalizzate fino a 150 m, con connettori a innesto rapido da 20 mm. Il raggio di curvatura minimo è di 25 mm per evitare il piegamento del tubo di sfiato.

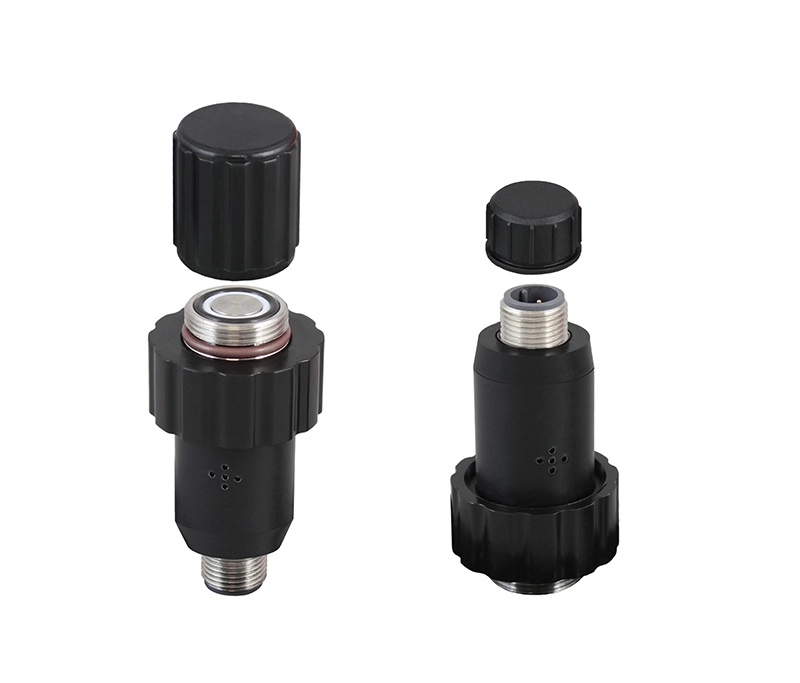

- La testa pozzo (Wellhead) — il componente in superficie, estremamente compatto (30 mm x 76 mm, IP 64), progettato per alloggiare direttamente nell’apertura di un pozzetto Solinst da 2″. Contiene anch’essa filtri idrofobici ed essiccanti permanenti dove il cavo ventilato termina in superficie, proteggendo il sistema dall’umidità. Sulla testa pozzo si connettono direttamente tutti gli accessori di comunicazione: cavo PC Interface USB, Levelogger 5 App Interface, DataGrabber 5 e i sistemi di telemetria Solinst.
Specifiche tecniche:
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy |
|---|---|
| Range disponibili: | 5, 10, 20 m |
| Precisione: | ± 0,05% FS |
| Risoluzione: | da 0,001% FS a 0,0006% FS |
| Unità di Misura: | m, cm, ft, psi, kPa, bar, ºC, ºF |
| Normalizzazione: | Compensazione Automatica Temperatura |
| Temp. Comp. Range: | da 0° a 50°C |
| Sensore Temperatura: | In Platino – Resistance Temperature Detector (RTD) |
| Precisione Temperatura: | ± 0,05°C |
| Risoluzione Temperatura: | 0,003°C |
| Temperatura Operativa: | da -20°C a 80°C |
| Durata Batteria: | 10 Anni (basata su 1 lettura/minuto) — non sostituibile dall’utente |
| Precisione Orologio: | ± 1 minuto/anno (tra -20°C e 80°C) |
| Capacità Memoria: | 150.000 set completi di dati |
| Modalità di Registrazione: | Continua o Slate |
| Comunicazione: | USB Solinst 9600 bps, SDI-12, MODBUS |
| Dimensioni Logger: | 22 mm x 173 mm |
| Peso Logger: | 190 g (6.7 oz) |
| Resistenza alla Corrosione: | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) |
| Materiali a Contatto: | Delrin®, Viton®, Poliuretano (TPU boot), Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free |
| Modalità di Campionamento: | Lineare, programmabile con modalità Repeat, basata su eventi, start/stop futuri, Real-Time |
| Intervalli di Campionamento: | da 1/8 di secondo a 99 ore |
| Compensazione Barometrica: | Automatica (sensore ventilato) |
| Dimensioni Testa Pozzo: | 30 mm x 76 mm |
| IP Rating Testa Pozzo: | IP 64 (resistente a polvere e spruzzi) |
| Garanzia: | 3 Anni |
Applicazioni
Il LevelVent 5 è ottimizzato per installazioni in pozzi e corpi idrici con sommergenza fino a 20 m, dove la disponibilità immediata del dato di livello reale e l’assenza di elaborazione post-acquisizione rappresentano un vantaggio concreto. Le sue applicazioni tipiche comprendono la caratterizzazione degli acquiferi mediante prove di pompaggio e slug test, il monitoraggio del livello di laghi, serbatoi, dighe e corsi d’acqua, il controllo delle acque meteoriche e del runoff, gli studi su bacini idrografici e il monitoraggio a lungo termine della falda in reti di pozzi. La lettura in tempo reale durante le prove acquifero è particolarmente valorizzata dal sensore ventilato, che consente di interpretare i dati direttamente in campo senza dover aspettare la compensazione barometrica in ufficio.
- Caratterizzazione degli acquiferi: prove di pompaggio, step test, slug test
- Monitoraggio a lungo termine del livello della falda in pozzi e piezometri
- Misura del livello in laghi, serbatoi, dighe e corsi d’acqua
- Monitoraggio delle acque meteoriche, del runoff e delle zone umide
- Studi su bacini idrografici, drenaggio e ricarica
- Misurazioni del livello in cisterne e riserve idriche
Cos’è il Fondo Scala?
Per il LevelVent 5, il Fondo Scala esprime la pressione massima (in metri d’acqua) a cui lo strumento può essere esposto.
Il Fondo Scala equivale alla sommergibilità massima del logger.
Quale Fondo Scala scegliere?
La precisione del LevelVent 5 viene espressa in percentuale del Fondo Scala (0,05% FS): più piccolo è il FS, più elevata sarà la precisione assoluta. Ad esempio, con un FS di 5 m si ottiene una precisione di 5 m x 0,05% = 0,3 cm, mentre con un FS di 20 m si avrà 20 m x 0,05% = 1 cm.
Per ottenere la precisione assoluta più elevata, l’ideale è scegliere lo strumento con il FS più basso possibile, compatibilmente con l’oscillazione massima della colonna d’acqua che si prevede di avere durante il monitoraggio.
Il LevelVent 5 è disponibile in 3 versioni di Fondo Scala, da 5 a 20 m, pensate per applicazioni in pozzi poco profondi, piezometri e corpi idrici superficiali dove si richiedono la massima precisione e la lettura diretta del livello senza compensazione barometrica.
Versioni di fondo scala disponibili:
| Mod. | Fondo Scala | Precisione | Risoluzione |
|---|---|---|---|
| M5 | 5 m | ± 0,3 cm | 0,001% FS |
| M10 | 10 m | ± 0,5 cm | 0,0006% FS |
| M20 | 20 m | ± 1 cm | 0,0006% FS |
Va sottolineato che tutti i LevelVent 5 Solinst sono progettati per resistere fino al doppio del Fondo Scala dichiarato senza che il trasduttore subisca danni.
Pressione Relativa e Vantaggi del Sensore Ventilato
Il trasduttore di pressione del LevelVent 5 è di tipo relativo (gauged): a differenza dei datalogger a pressione assoluta come il Levelogger 5, non misura la pressione totale agente sul sensore (acqua + atmosfera), ma solo la componente idrostatica. Questo avviene grazie al tubicino di sfiato integrato nel cavo ventilato, che mette in comunicazione continua il retro della membrana del trasduttore di pressione con l’atmosfera in testa pozzo. La pressione barometrica si annulla automaticamente, e il dato registrato corrisponde già alla sola colonna d’acqua sopra il sensore, senza necessità di alcuna compensazione successiva.
Il vantaggio operativo è significativo: durante una prova di pompaggio, ad esempio, è possibile leggere e interpretare i dati di livello in tempo reale direttamente in campo, senza dover attendere la post-elaborazione. Rispetto a un Levelogger 5, che richiede la registrazione parallela di un Barologger e la compensazione guidata via software, il LevelVent 5 semplifica sia il setup che il flusso di lavoro, riducendo i tempi di analisi e il rischio di errori nella compensazione.

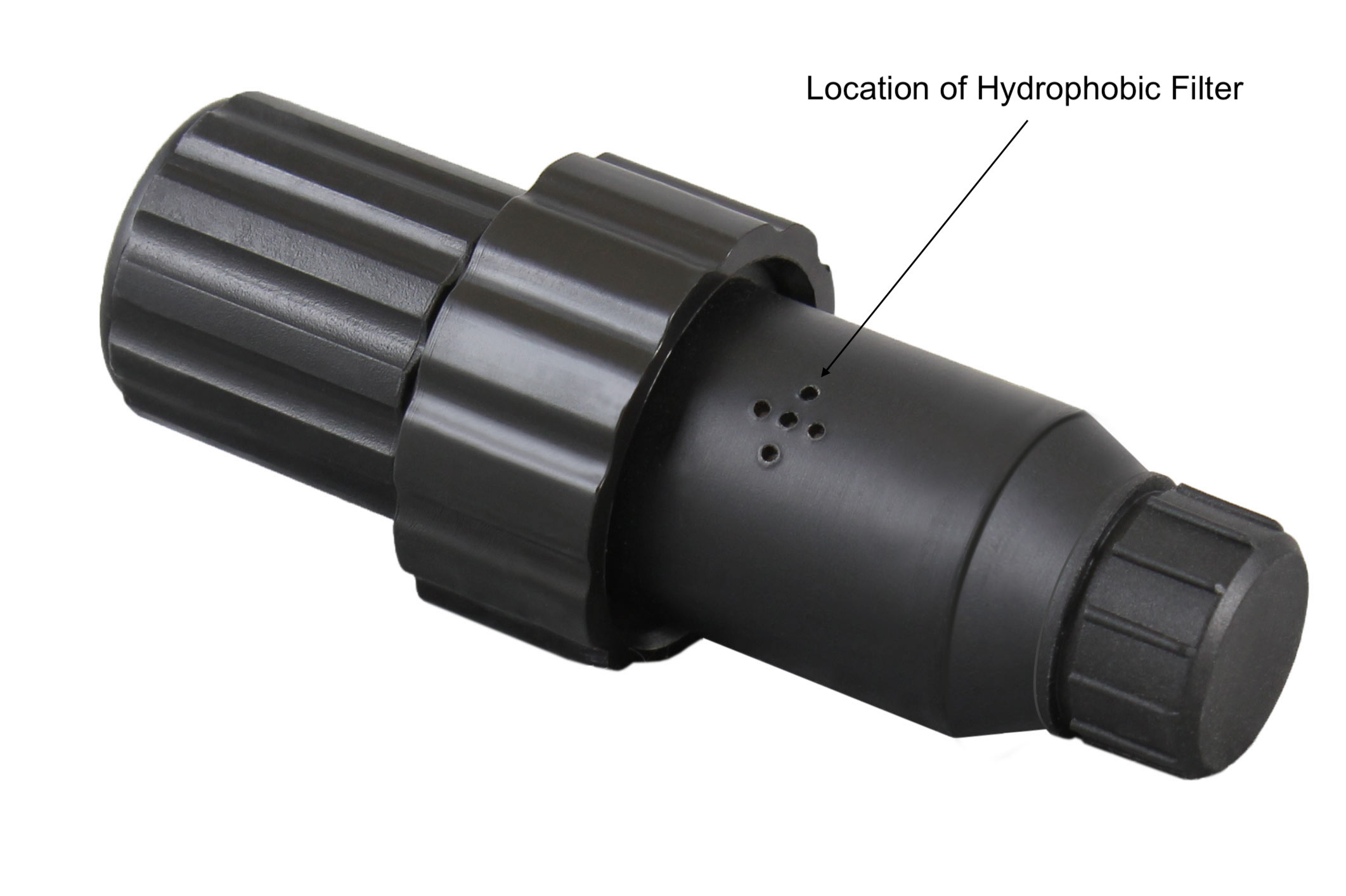

Come funzionano i Filtri Idrofobici del LevelVent 5
Nei sistemi di monitoraggio a tubo aperto, la presenza di umidità nel tubo di sfiato può compromettere la qualità delle misure di livello. I tradizionali datalogger ventilati di altri produttori risolvono questo problema con capsule essiccanti sostituibili, che però richiedono interventi di manutenzione periodici in campo per essere cambiate prima della saturazione.
Solinst ha adottato un approccio diverso: il LevelVent 5 integra membrane filtranti in ePTFE (politetrafluoroetilene espanso), posizionate sia nella testa pozzo che nel logger, nel punto in cui il cavo ventilato si connette. I pori di queste membrane hanno dimensioni superiori alle molecole d’aria ma molto inferiori a quelle di una goccia d’acqua: lasciano quindi passare liberamente il flusso d’aria in entrambe le direzioni – garantendo la compensazione barometrica automatica e tempi di risposta rapidi – ma respingono l’acqua e impediscono l’ingresso di contaminanti come sali e polveri. L’equalizzazione continua della pressione elimina inoltre qualsiasi effetto di depressione che potrebbe richiamare umidità all’interno dello strumento. Le membrane sono state testate in condizioni di calore e umidità estremi (85°C e 85% di umidità relativa per 1000 ore) con risultati eccellenti. Progettate per durare quanto lo strumento stesso, non richiedono alcuna sostituzione per l’intera vita utile del LevelVent 5, eliminando una delle principali attività di manutenzione ordinaria tipiche dei sistemi ventilati tradizionali.

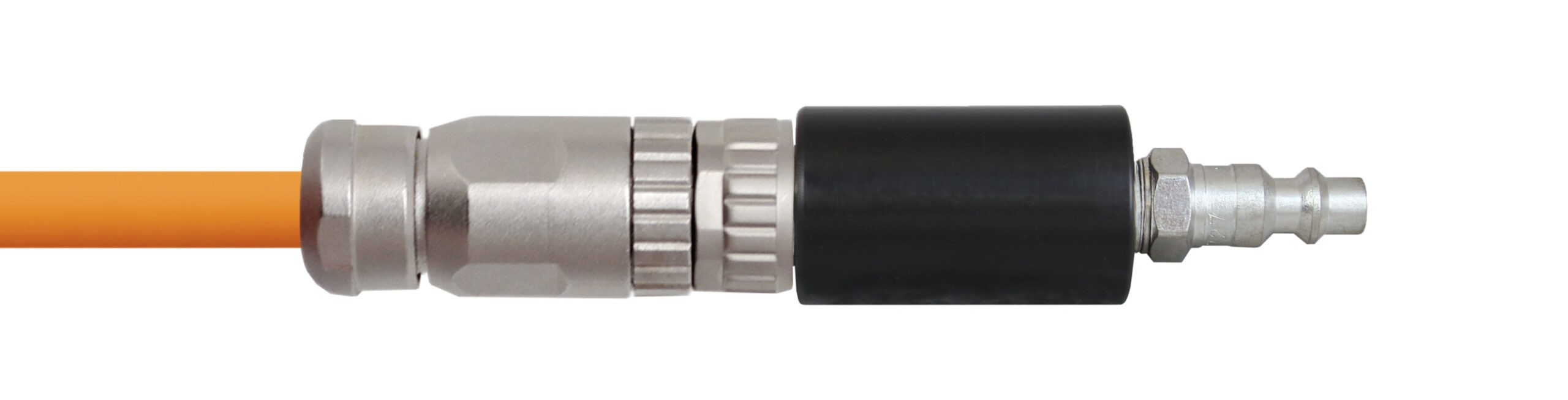

Raccordo di Soffiaggio (Blowout Fitting)
Nel caso in cui, nonostante le protezioni integrate, dovesse penetrare umidità nel tubo di sfiato durante l’installazione o lo stoccaggio, Solinst mette a disposizione uno specifico raccordo di soffiaggio (Blowout Fitting). Questo accessorio si collega a un’estremità del cavo ventilato e consente di insufflare azoto a bassa pressione (25-30 psi, max 50 psi) attraverso l’intera lunghezza del tubo, rimuovendo completamente l’eventuale umidità presente. L’operazione è raccomandata prima di ogni nuova installazione e prima dello stoccaggio prolungato del cavo, come misura preventiva per garantire la massima accuratezza delle misure fin dalla prima lettura.
3001 Levelogger 5 vs 3250 LevelVent 5
| Datalogger di Livello | Modello 3001 Levelogger 5 | Modello 3250 LevelVent 5 |
|---|---|---|
 |
 |
|
| Sensore di Livello: | Silicone Piezoresistivo con Sensore Hastelloy | Silicone Piezoresistivo con Sensore Hastelloy |
| Tipo di Sensore | Assoluto | Relativo (Ventilato) |
| Range | 5, 10, 20, 30, 100 e 200 m | 5, 10, 20 m |
| Precisione | ±0,05% FS (calibrazione a vita) (+ imprecisione Barologger) | ±0,05% FS (calibrazione a vita) |
| Unità di Misura | cm, m, ft, psi, kPa, bar (ºC, ºF) | cm, m, ft, psi, kPa, bar (ºC, ºF) |
| Normalizzazione | Compensazione Automatica Temperatura | Compensazione Automatica Temperatura |
| Range Compensazione Temperatura | da 0°C a 50°C | da 0°C a 50°C |
| Compensazione Barometrica | Barologger 5 e Data Wizard del software | Automatica tramite tubo di sfiato |
| Sensore di Temperatura | Resistance Temperature Detector (RTD) in Platino | Resistance Temperature Detector (RTD) in Platino |
| Precisione | ±0,05°C | ±0,05°C |
| Risoluzione | 0,003°C | 0,003°C |
| Batteria | Batteria al litio integrata | Batteria al litio integrata |
| Durata Batteria | 10 anni con 1 lettura al minuto | 10 anni con 1 lettura al minuto |
| Precisione Orologio | ±1 minuto/anno (da -20°C a 80°C) | ±1 minuto/anno (da -20°C a 80°C) |
| Temperatura Operativa | da -20°C a 80°C | da -20°C a 80°C |
| Capacità Memoria | 150.000 set completi di dati | 150.000 set completi di dati |
| Modalità di Registrazione | Slate o Continua | Slate o Continua |
| Comunicazione | Ottica ad alta velocità: 57.600 bps con USB, SDI-12 1200 baud | 9600 bps con USB |
| Dimensioni | 22 mm x 160 mm | 22 mm x 160 mm |
| Peso | 146 g (5.2 oz) | 190 g (6.7 oz) |
| Resistenza alla Corrosione | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) | Rivestimento a caldo con tecnologia a polimerizzazione (interno ed esterno) |
| Materiali a Contatto | Hastelloy, Acciaio Inox 316L, Delrin®, Viton®, rivestimento PTFE PFAS-free | Delrin®, Viton®, Poliuretano (TPU boot), Acciaio Inox 316L, Hastelloy, PTFE PFAS-free (Cavo ventilato: Poliuretano, Ottone nichelato, Viton) |
| Opzioni di Programmazione | Software Levelogger PC, App Solinst Levelogger | Software Levelogger PC, App Solinst Levelogger |
| Modalità di Campionamento | Lineare, basata su eventi e programmabile con modalità Repeat e Pause, start/stop futuri, Real-Time | Lineare, basata su eventi e programmabile con modalità Repeat e Pause, start/stop futuri, Real-Time |
| Intervalli di Campionamento | da 1/8 di secondo a 99 ore | da 1/8 di secondo a 99 ore |
| Modalità di Installazione | Cavo in acciaio inox, corda in Kevlar, cavo di lettura diretta, ecc. | Cavo ventilato e testa pozzo LevelVent |
| Opzioni di Raccolta Dati | Levelogger 5 App Interface, SRU, DataGrabber 5, LevelSender 5, telemetria STS | Levelogger 5 App Interface, SRU, DataGrabber 5, LevelSender 5, telemetria STS |
| Manutenzione | Pulizia del sensore, sostituzione o-ring | Pulizia del sensore, sostituzione o-ring, verifica tubo di sfiato (raccordo di soffiaggio), nessuna capsula essiccante da sostituire |
| Applicazioni Tipiche | — applicazioni in profondità, oscillazioni elevate — quando sono richiesti dati barometrici (efficienza barometrica) — condizioni molto umide, rischio di allagamento della testa pozzo — aree soggette a congelamento prolungato — aree difficilmente accessibili, installazione complessa |
— applicazioni poco profonde, oscillazioni ridotte — acque superficiali, zone umide — monitoraggio di bacini idrografici — monitoraggio acque meteoriche e piene — impossibilità di installare un Barologger, o necessità di eliminare la fase di compensazione dei dati |
Setup dei Levelvent, scarico e gestione dati
La programmazione dei Levelvent è estremamente intuitiva e tutta la gestione viene effettuata tramite il software gratuito Solinst Levelogger, lo stesso software che viene utilizzato per tutti i datalogger Solinst.
È sufficiente collegare il Levelvent a un PC utilizzando il PC Interface Cable USB.
Attraverso il software è possibile programmare e gestire il datalogger. I settaggi impostati su un Levelogger possono essere salvati e riutilizzati su più dispositivi.
Questo è utile, ad esempio, durante test di pompaggio quando si utilizzano sonde in più piezometri con gli stessi parametri.
Impostazione orario:
L’orologio dei Levelogger può essere sincronizzato con quello del computer con un solo click.
Start e stop:
I Levelogger possono essere avviati o fermati immediatamente oppure programmati per partire o fermarsi a una data e ora specifica.
Modalità di registrazione: Slate (a riempimento fino a 150.000 set di dati) o Continua (sovrascrittura automatica dei dati più vecchi).
Modalità di campionamento: Lineare (intervallo fisso da 1/8 di secondo a 99 ore), basata sugli eventi (l’intervallo cambia automaticamente al verificarsi di variazioni predefinite), schedulata (sequenze di intervalli diversi per periodi successivi, utile ad esempio nelle prove di pompaggio) e Real-Time (letture istantanee quando lo strumento è collegato al PC, indipendentemente dall’intervallo di registrazione in corso).
Cavi/Adattatori per la comunicazione in campo
PC Interface Cable USB
Il cavo interfaccia PC USB è un cavetto che consente di collegare il cavo ottico di lettura diretta di un Levelvent a un PC, permettendo una comunicazione rapida e sicura con il software Levelogger.
Grazie a questo collegamento, è possibile scaricare e visualizzare i dati, configurare e programmare il Levelvent, e gestire facilmente tutte le operazioni di monitoraggio e analisi direttamente dal computer, semplificando il lavoro in laboratorio o in ufficio.
App Interface Bluetooth
Ha la stessa funzione del Desktop Reader e permtte di effettuare le stesse operazioni, ma a differenza di quest'ultimo che richiede di essere appoggiato su una superficie piana, il Field Reader 5 è ideale per l'utilizzo in campo, in quanto il Levelogger viene inserito a pressione nel connettore dove è presente un o-ring che lo mantiene sempre collegato in qualsiasi posizione si trovi.
Data-Drabber USB
Il DataGrabber 5 è un accessorio che si collega al cavo ottico in testa pozzo e consente il trasferimento e il salvataggio dei file dati del Levelvent su una chiavetta USB. Non consente l’accesso alle impostazioni del Levelvent ed è quindi indicato anche nei casi in cui l'operatore incaricato allo scarico dei dati non deve poter modificare i settaggi degli strumenti.
App Interface Bluetooth
La SRU si collega direttamente al cavo ottico o a un adattatore ottico e permette di visualizzare istantaneamente i dati del Levelogger collegato.
Consente di:
- Effettuare letture in tempo reale
- Mostrare lo stato del Levelogger
- Salvare e scaricare i dati direttamente sull’SRU
Contiene un barometro interno che permette di visualizzare (e registrare) le misure già compensate barometricamente.
Non permette di modificare le impostazioni del Levelogger.
Cavi/Adattatori per la comunicazione in campo
LevelSender 5 Telemetry 4G
Il LevelSender 5 è un sistema di trasmissione dati remoto che utilizza la rete 4G per inviare i dati del Levelogger direttamente dal campo al Solinst Cloud o, tramite FTP, a qualsiasi destinazione a scelta, con opzioni aggiuntive di invio tramite e-mail o SMS.
Progettato per adattarsi a pozzetti da 2”, il LevelSender 5 permette di ottenere livelli d’acqua compensati barometricamente grazie al barometro integrato.
Può gestire fino a due datalogger contemporaneamente, offrendo una soluzione pratica e affidabile per il monitoraggio remoto e automatico di più punti di misura.
STS Telemetry System 4G
I sistemi di telemetria STS consentono un efficiente monitoraggio remoto dei Levelogger, trasmettendo i dati raccolti direttamente dal campo al PC della Home Station tramite modem cellulare LTE ad alta velocità.
Possono collegare fino a quattro datalogger contemporaneamente, permettendo una gestione centralizzata e integrata di più punti di monitoraggio, ottimizzando così la raccolta dati su ampie reti idriche o ambientali.
La trasmissione in tempo reale facilita le operazioni di analisi approfondita, gestione dei dati e manutenzione preventiva, garantendo un controllo continuo, affidabile e sicuro dei livelli idrici, riducendo al minimo la necessità di interventi manuali sul campo.
SolSat 5 Satellite Telemetry
Il SolSat 5 Satellite Telemetry sfrutta la tecnologia satellitare Iridium per trasmettere i dati del Levelogger direttamente dal campo a un portale web sicuro o all’app SolSat 5 Wi-Fi, permettendo il download e la gestione dei dati in qualsiasi momento e da qualsiasi luogo.
Grazie al barometro integrato, è possibile ottenere letture di livelli d’acqua compensati barometricamente, garantendo misurazioni precise e affidabili anche in condizioni ambientali variabili.
Si collega a un singolo datalogger, offrendo una soluzione robusta e sicura per il monitoraggio remoto in aree prive di copertura cellulare, ideale per applicazioni in località isolate o difficili da raggiungere, senza necessità di interventi frequenti sul campo.
RRL 5 Remote Radio Link
Il RRL 5 (Radio Remote Logger) è un sistema di telemetria a breve distanza progettato per il monitoraggio remoto dei Levelogger.
Permette di trasmettere i dati raccolti direttamente al PC della Home Station tramite radio gratuita, senza necessità di rete cellulare o satellitare.
Si adatta a pozzetti da 2” e, grazie al barometro integrato, consente di ottenere letture di livelli d’acqua compensati barometricamente.
Può collegare fino a due datalogger contemporaneamente, fornendo una soluzione semplice ed efficace per il monitoraggio in tempo reale su brevi distanze.
Altri accessori
Cavi/Adattatori per la comunicazione in campo
Teste pozzo lucchettabili Well Caps
I tappi di chiusura da 2" (2" Locking Well Caps) possono essere utilizzati sia per l’installazione con wireline/fili sia con cavo Direct Read.
Il tappo è dotato di un pratico occhiello per sospendere i Levelogger e di una ventilazione integrata, garantendo il corretto equilibrio barometrico all’interno del pozzo.
L’inserto del tappo presenta due aperture, che consentono di far passare i cavi Direct Read sia di un Levelogger sia di un Barologger contemporaneamente.
Sono inoltre disponibili adattatori per adattare il tappo a pozzetti da 4", offrendo flessibilità per diverse applicazioni di monitoraggio.
Staffa di supporto per cavi ottici
Utilizzato insieme al tappo di chiusura da 2" (2" Locking Well Cap), il Support Hanger Bracket offre una soluzione pratica per sostenere e organizzare i cavi o i fili calati nel pozzo.
Permette inoltre di avvolgere eventuale cavo Direct Read in eccesso quando non è necessaria l’intera lunghezza, mantenendo l’area ordinata e riducendo il rischio di danni ai cavi.
Questo supporto è ideale per garantire un installazione pulita e sicura dei Levelogger e degli accessori all’interno dei pozzetti, semplificando le operazioni di monitoraggio e manutenzione sul campo.
Protezione in rame contro il biofouling
Il Biofoul Screen è un accessorio progettato per proteggere il Levelogger durante periodi di deploy prolungati, in particolare in ambienti costieri o in acque salate.
Previene l’accumulo di microrganismi, piante, alghe e altri detriti sulla sonda, garantendo letture più affidabili e riducendo la necessità di manutenzione frequente.
Si applica facilmente, scivolando sull’estremità del sensore del datalogger, offrendo una protezione semplice ed efficace senza compromettere le prestazioni dello strumento.
Adattatore per pozzi artesiani
Il Solinst Artesian Well Fitting è un accessorio progettato per il monitoraggio dei livelli d’acqua artesiani con i Levelogger 5.
Permette un’installazione flessibile all’interno del pozzo (in-well) o sulla sommità del pozzo (top of well), adattandosi a diverse configurazioni di monitoraggio.
Il fitting supporta l’uso dei cavi L5 Direct Read, consentendo una connessione diretta e sicura per la lettura e il trasferimento dei dati dai Levelogger, rendendolo ideale per applicazioni professionali di monitoraggio idrico artesiano.
