3001 Barologger® 5
Datalogger Barometrico
Il Barologger 5 è un datalogger di alta precisione per la registrazione della pressione atmosferica, elemento fondamentale per la corretta compensazione delle misure di livello dei Levelogger.
I Levelogger misurano la pressione assoluta, ovvero la somma di pressione dell’acqua e pressione atmosferica. Le variazioni atmosferiche possono influenzare le letture di livello anche di diversi centimetri nell’arco di una giornata; per mantenere i dati entro l’elevata precisione dei trasduttori (±0,05% FS), diventa quindi necessario correggere anche queste variazioni di pressione atmosferica.
Il Barologger 5 registra in continuo le fluttuazioni barometriche e ne consente la sottrazione automatica dai dati dei Levelogger, garantendo misure di livello realmente accurate. Un singolo Barologger copre tutti i Levelogger entro 30 km di raggio e 300 m di dislivello, e può essere installato direttamente in testa pozzo o in qualsiasi altra posizione che rientri nel raggio indicato.
La compensazione avviene automaticamente tramite il Levelogger Software Data Compensation Wizard, che sincronizza i file dei due strumenti e produce dataset corretti in modo rapido e preciso. I dati barometrici sono inoltre utili per l’analisi dell’efficienza barometrica dell’acquifero e la determinazione del barometric lag.
Il Barologger 5 registra in psi, kPa o mbar ed è pienamente compatibile con i modelli Levelogger 5, Edge, Gold e Junior, con riconoscimento automatico delle unità di misura.
Specifiche tecniche:
| Sensore di Pressione: | Silicone Piezoresistivo con Sensore Hastelloy |
|---|---|
| Precisione: | ± 0,05 kPa |
| Unità di Misura: | psi, kPa, bar, ºC, ºF |
| Risoluzione: | 0,002% FS |
| Normalizzazione: | Compensazione Automatica Temperatura |
| Temp. Comp. Range: | da 0º a 50ºC |
| Sensore Temperatura: | In Platino – Resistance Temperature Detector (RTD) |
| Precisione Temperatura: | ± 0,05ºC |
| Risoluzione Temperatura: | 0,003ºC |
| Durata Batteria: | 10 Anni (basata su una lettura/minuto) |
| Precisione Orologio: | ± 1 minuto/anno (tra -20ºC e 80ºC) |
| Temperatura Operativa: | da -20ºC a 80ºC |
| Capacità Memoria: | 150.000 set completi di dati |
| Modalità di Registrazione: | Continua o singola |
| Comunicazione: | Ottica ad alta velocità: USB, SDI-12 (57.600 bps) |
| Dimensioni: | 22 mm x 160 mm |
| Peso: | 166 g (5.9 oz) |
| Resistenza alla Corrosione: | Rivestimento a caldo con tecnologia a polimerazione (esterno e interno) |
| Materiali: | Delrin®, Viton®, Acciaio Inox 316L, Hastelloy, rivestimento PTFE PFAS-free |
| Modalità di Campionamento: | Lineare, start/stop programmabili, Real-Time, basata su eventi |
| Intervalli di Campionamento: | da 1/8 di secondo a 99 ore |
| Garanzia: | 3 Anni |
Applicazioni:
- Compensazione barometrica per misure di livello con Levelogger® 5 (e le vecchie serie Edge e Gold)
- Caratterizzazione degli acquiferi
- Analisi del livello piezometrico in pozzi di monitoraggio delle acque sotterranee.
- Supporto al monitoraggio di pozzi geotermici e sistemi ad alta precisione.
- Monitoraggio di fiumi, laghi, bacini artificiali e serbatoi tramite reti di Levelogger® distribuite.
- Studio delle variazioni barometriche e del loro effetto sui livelli idrici (barometric efficiency).
- Miglioramento dell’accuratezza nelle misure di flusso e nella gestione delle risorse idriche.
- Supporto al monitoraggio a lungo termine di sistemi idrogeologici complessi e ambienti costieri o salmastri.
Pressione Assoluta e Compensazione Barometrica
Il Levelogger 5 utilizza un trasduttore di pressione di tipo “assoluto”, ovvero misura la pressione totale agente sul sensore. Questa è data dalla somma della pressione esercitata dalla colonna d’acqua e della pressione atmosferica (colonna d’aria) sovrastante.
Data l’elevata precisione che contraddistingue i Levelogger 5, per ottenere il valore reale della sola colonna d’acqua è necessario effettuare la compensazione barometrica, cioè sottrarre alle misure rilevate il contributo della pressione atmosferica. Le operazioni di compensazione barometrica possono essere effettuate con pochi click grazie alla procedura guidata del software Solinst Levelogger.
Questa operazione può essere eseguita automaticamente utilizzando il datalogger barometrico Solinst Barologger 5, uno strumento progettato per monitorare la pressione atmosferica con elevata precisione (± 0,05 kPa). Un singolo Barologger 5 può essere utilizzato per compensare più Levelogger installati entro un raggio di circa 30 km e con un dislivello massimo di 300 metri.
Esistono anche trasduttori di pressione che non richiedono compensazione barometrica: si tratta dei sensori di tipo “ventilato”, detti anche “a tubo aperto”, dotati di un tubicino che mette in comunicazione il sensore con l’atmosfera in testa pozzo. Tra questi rientrano, ad esempio, i nostri Solinst 3250 Levelvent 5 e la Solinst 301 WLT.
Compensazione barometrica guidata
La compensazione barometrica può essere eseguita automaticamente tramite il Data Wizard del software Solinst Levelogger:
1 Aprire la scheda Data Wizard del software Solinst Levelogger e selezionare la modalità Base o Avanzata. La modalità Base consente la sola compensazione barometrica, sottraendo automaticamente i valori del Barologger dalle corrispondenti letture dei Levelogger per ottenere misure di livello idrico reali. È possibile compensare più file contemporaneamente.

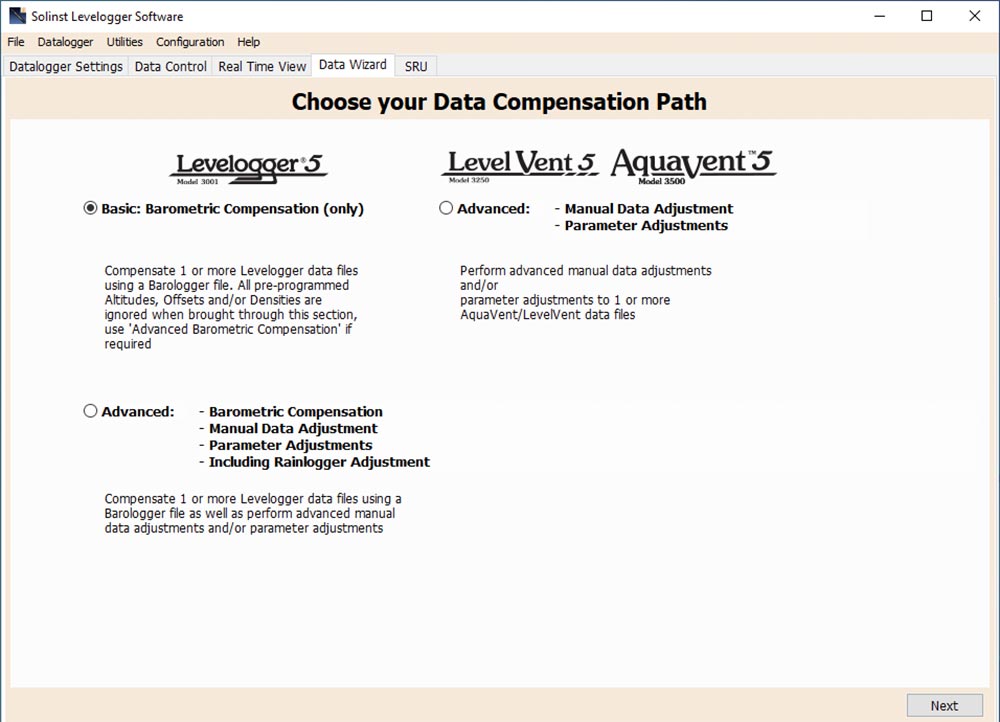

[Figura-1 Data Wizard]
2Selezionare il file del Barologger da utilizzare per la compensazione, quindi selezionare il file o i file dei Levelogger da compensare. È possibile utilizzare un solo file Barologger per compensare più file Levelogger contemporaneamente.

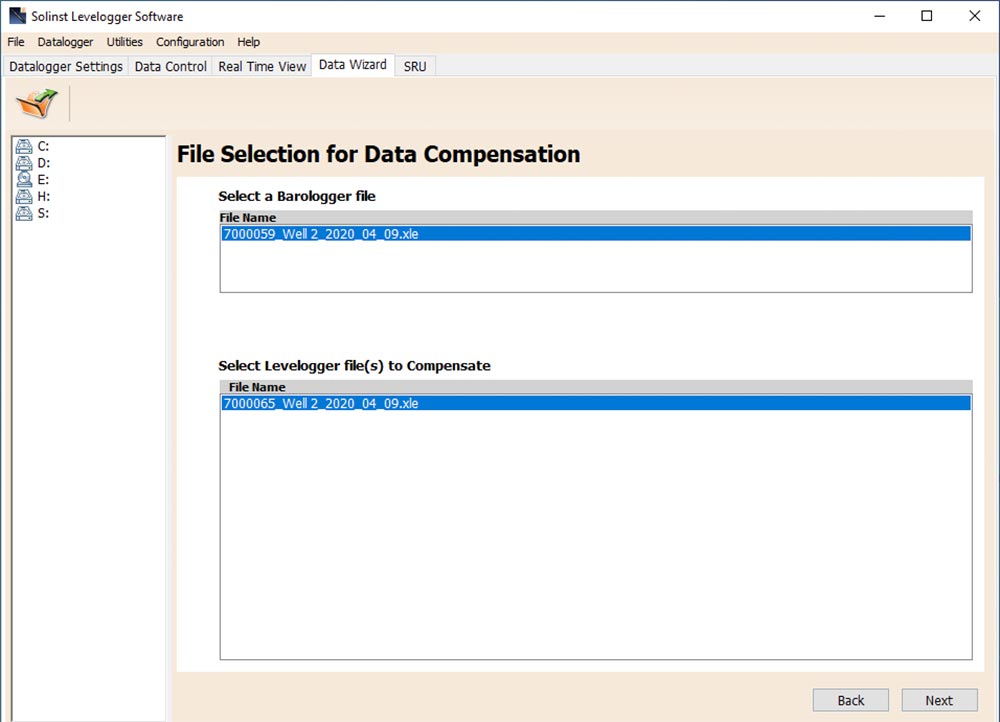

[Figura-2 Selezione dei file per la compensazione barometrica]
3 Per una maggiore precisione, i file dei Levelogger e del Barologger dovrebbero avere lo stesso orario di avvio e lo stesso intervallo di registrazione. In caso di incongruenza nei timestamp tra i due file, verrà eseguita un’approssimazione lineare sui dati barometrici.
Selezionare Avanti per completare la compensazione. I dati compensati verranno salvati automaticamente in un nuovo file .xle, con il nome originale del Levelogger seguito dalla parola compensated.
La finestra successiva mostrerà i risultati della compensazione. In caso di esito negativo, verrà indicata la causa (ad esempio: timestamp dei file troppo distanti per una compensazione accurata). Se la compensazione ha avuto successo, selezionare Apri per visualizzare il file compensato nella scheda Data Control.

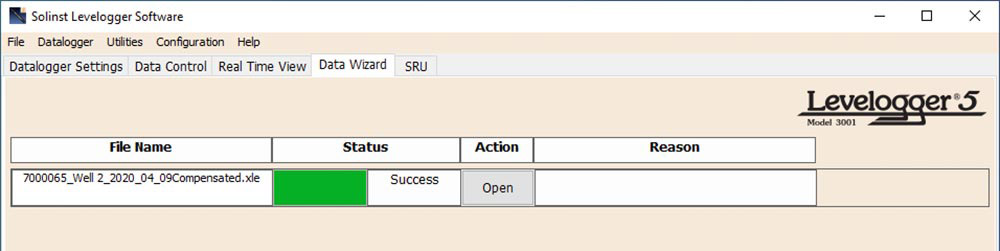

[Figura-3 Risultati della compensazione barometrica]
4 In caso di compensazione di più file, saranno disponibili le opzioni Apri tutti o Esporta tutti i file compensati, nei formati .csv o .xml.

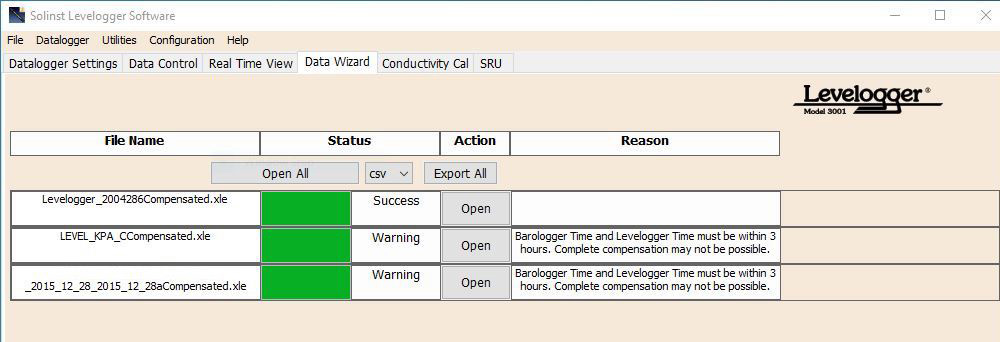

[Figura-4 Risultati della compensazione barometrica – File multipli]
5 Dalla scheda Data Control è possibile visualizzare i dati, salvare il file compensato con un nuovo nome ed esportare i dati. Le impostazioni originali del Levelogger sono mostrate in alto a sinistra; le informazioni sulla compensazione in basso a sinistra; i dati del Barologger nella sezione centrale.

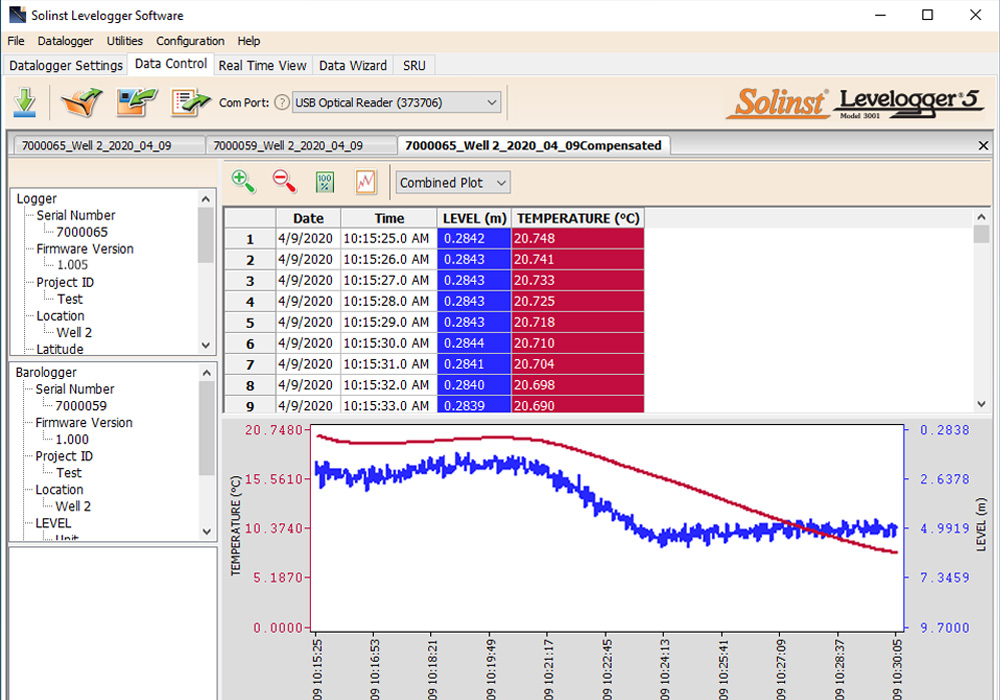

[Figura-5 Visualizzazione dei file compensati nella scheda Data Control]
6 Selezionando la modalità Avanzata, si apre la finestra delle Opzioni di Compensazione Dati.
La prima scelta riguarda la modalità di visualizzazione dei dati. Le opzioni disponibili sono:
- Altezza dell’acqua sopra il sensore — opzione predefinita. Esegue la compensazione barometrica e/o le regolazioni dei parametri mantenendo il diaframma del sensore come punto di riferimento zero.
- Solo Regolazioni dei Parametri — consente di modificare uno o più file di dati (unità di misura, quota, ecc.) mantenendo il diaframma del sensore come punto di riferimento zero.

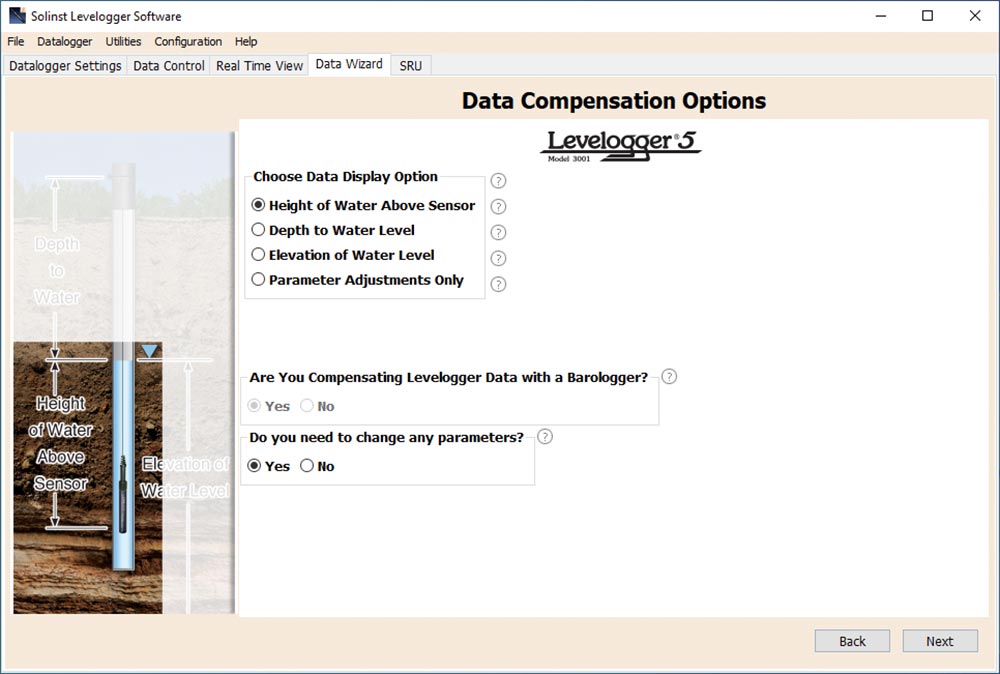

[Figura-6 Compensazione avanzata]
