Freatimetro multiparametro 107 TLC per profilazione di EC e T°

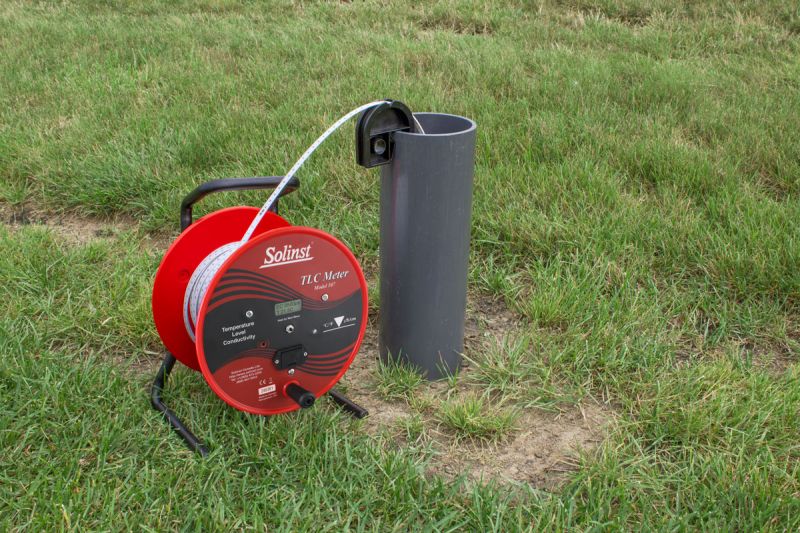

Il Solinst Model 107 TLC Meter è uno strumento portatile per il profilazioni di conducibilità e temperatura in acquiferi sotterranei e corpi idrici superficiali, (TLC = Temperature, Level, Conductivity) con lettura immediata su display LCD. La profondità/il livello vengono letti direttamente sul nastro piatto in PDVF marcato al laser ogni mm-cm-m disponibile fino a 300 m.
Con l’utilizzo di elettrodi di platino, la sonda 107 TLC (diametro 19mm) misura la conducibilità in un range che va da 0 a 80.000 μS/cm. Le letture sono indicate come conduttività elettrica standardizzata a 25º C (conduttanza specifica). La precisione è 5% della lettura o 100 μS/cm (il maggiore dei due).

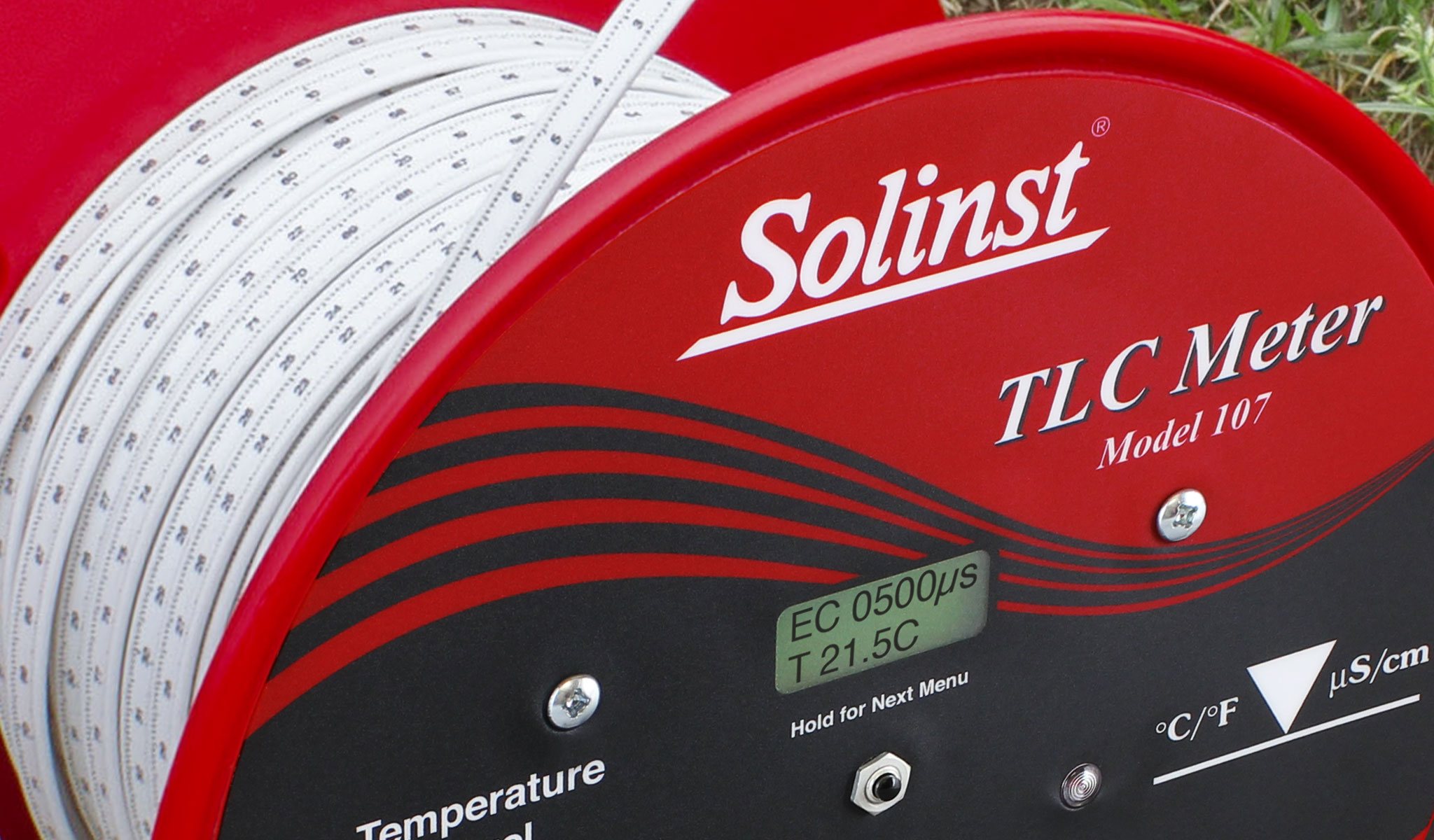

La temperatura viene letta in un range che va da -15° C a +50° C. Entrambi i valori, (Conducibilità e Temperatura) vengono comodamente visualizzati su un display LCD posto direttamente sull’avvolgi-cavo.
La calibrazione rapida a 4 punti (1413 µS/cm, 5000 µS/cm, 12,880 µS/cm, 80,000 µS/cm) garantisce di ottenere la precisione più elevata per il nostro range operativo.
Caratteristiche tecniche
| Lunghezze standard | 30, 60, 100, 150, 250, 300 m |
| Range operativo temperatura | Da -15°C a 50°C |
| Precisione temperatura | ±0,2°C |
| Range di compensazione della temperatura | Da -15°C a +50°C |
| Tempo per la stabilizzazione della temperatura | 15 secondi per °C |
| Risoluzione temperatura | 0,01°C |
| Range di conducibilità |
Full range: Range di calibrazione: |
| Precisione conducibilità | 5% della lettura o 100 µS/cm (il maggiore) |
| Temperatura di esercizio avvolginastro | Da -20°C a +50°C |
| Temperatura di esercizio sonda | Da -20°C a +60°C |
| Dimensioni sonda | Ø 19 mm L 124 mm P 98 g |
| Sommergibilità sonda | Per tutta la lunghezza del nastro |
| Parti sommergibili | PVDF, Santoprene®, Delrin®, Viton®, Acciaio Inox 316, Rame placcato in platino |
| Classe di protezione avvolginastro | IP-64 |
| Alimentazione | Batteria da 9V |
| Autonomia | 90 ore |
| Auto-spegnimento | 8 minuti |
Applicazioni
- Profilazione verticale di conducibilità e temperatura in pozzi di monitoraggio, piezometri e perforazioni
- Verifica di stratificazione, mescolamento e variazioni stagionali nei corpi idrici

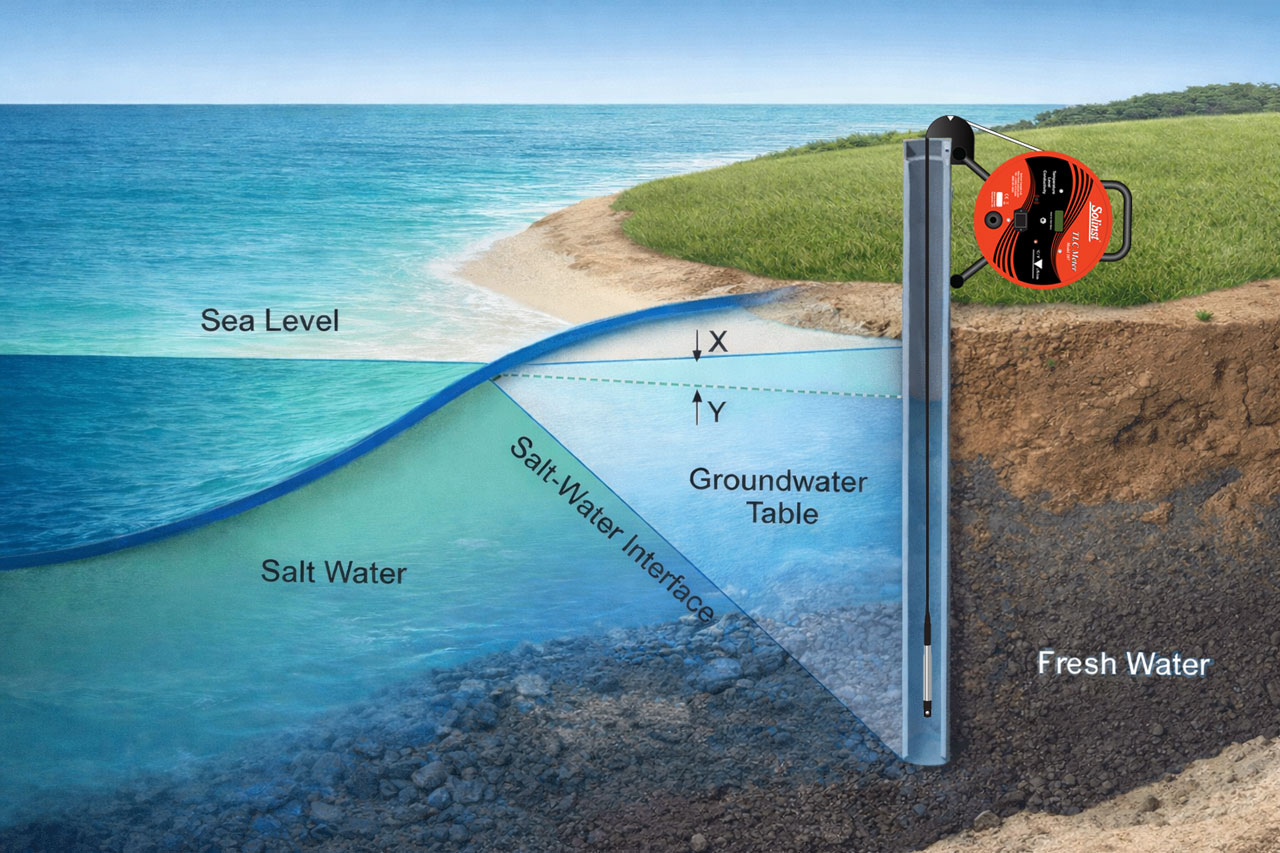

- Studi su intrusione salina in acquiferi costieri e fenomeni di upconing
- Valutazione dell’impatto del sale stradale (road salt) su falda e drenaggi
- Individuazione di zone di possibile contaminazione tramite anomalie di conducibilità
- Monitoraggio di aree sensibili (discariche, siti industriali, aree di stoccaggio) per variazioni rapide della qualità
- Supporto a campagne di bonifica: controllo di mixing zone e avanzamento fronti di trattamento
- Tracciamenti (tracer test) e verifica della distribuzione del tracciante lungo la colonna d’acqua
- Controllo di possibili ingressi di acqua salmastra o industriale in pozzi di emungimento
- Applicazioni in acque superficiali: profili in canali, laghi, fiumi, estuari e serbatoi
- Verifica di possibili comunicazioni tra livelli (fratture / perdite di tenuta) tramite variazioni di EC
- Screening rapido in campo prima di campionamenti chimici mirati
- Individuazione di possibili cortocircuiti idraulici o ingressi lungo il rivestimento tramite discontinuità del profilo EC
- Controllo di salinità in serbatoi, vasche, impianti e circuiti con acqua di processo
- Supporto a decisioni di campionamento: scelta delle profondità più rappresentative
Il Freatimetro 107 TLC è uno strumento fondamentale per le misure della conducibilità in tutte quelle situazioni in cui è importante monitorare la salinità delle acque di falda.
Punti di forza
- Range conducibilità fino a 80.000 µS/cm (lettura a display) con compensazione e standardizzazione a 25°C (Specific Conductance, EC)
- Sonda compatta da 19 mm (3/4″) completamente subacquea per tutta la lunghezza del nastro
- Nastro piatto in PVDF con marcatura laser (mm o 1/100 ft) per letture di profondità ripetibili
- Reel robusto e maneggevole con cicalino e luce per l’indicazione del contatto con fluido conduttivo
- Alimentazione con batteria alcalina 9V (uso tipico fino a 90 ore) e spegnimento automatico dopo 8 minuti
- Opzioni utili: Tape Guide/Datum, Power Winder, custodie e ricambi
Come funziona
Il TLC Meter combina tre misure:
- Livello / profondità sonda: si legge sul nastro; quando il punto “zero” della sonda entra in un fluido conduttivo, si chiude un circuito e lo strumento segnala l’ingresso in acqua con tono e luce (circa 1 secondo). In uscita dall’acqua viene emesso un avviso più breve.
- Temperatura: visualizzata su LCD in °C o °F, con accurata stabilizzazione al variare della profondità.
- Conducibilità: misurata con elettrodi al platino; viene mostrata come EC (conducibilità specifica standardizzata a 25°C) per rendere confrontabili le letture.
Avvolgicavo, nastro e lettura di profondità
Il TLC Meter utilizza un nastro piatto in PVDF che scorre fluido sull’avvolgicavo, resta flessibile e tende a scendere “dritto” nel pozzo anche con variazioni di temperatura. La marcatura laser permanente (mm o 1/100 ft) consente letture accurate. I conduttori interni (acciaio inox trefolato e acciaio ramato) sono resistenti alla corrosione, robusti e con basso allungamento, facilitando anche eventuali riparazioni e giunzioni.
Marcature nastro (standard)
- LM2: ogni 1/100 ft, 1/10 ft e ft
- LM3: ogni mm, cm e m
Lunghezze disponibili
I TLC Meter Solinst Model 107 sono disponibili con le seguenti lunghezze standard:
Small Reel
- 30 m (100 ft)
- 60 m (200 ft)
- 100 m (300 ft)
Medium Reel
- 150 m (500 ft)
- 250 m (750 ft)
- 300 m (1000 ft)
Procedura di misura in campo
- Accendere lo strumento e calare la sonda in acqua. Tono e luce indicano il raggiungimento del livello: leggere e registrare la profondità sul nastro. La schermata può oscurarsi per circa 1 secondo all’ingresso in acqua.
- Una volta immersa, la schermata mostra EC (conducibilità specifica a 25°C) e temperatura al punto zero. Abbassare la sonda alla quota desiderata.
- Attendere la stabilizzazione e registrare profondità, conducibilità e temperatura. Come regola pratica, considerare un tempo di stabilizzazione proporzionale al salto termico (almeno decine di secondi per °C di variazione).
- Ripetere alle profondità desiderate.
- Per spegnere: scorrere il menu fino a “OFF” e confermare secondo la logica del tasto (pressione prolungata per avanzare; doppio click per azione).
Menu display: logica comandi
- Pressione prolungata (circa 2 secondi): passa alla voce successiva del menu.
- Doppio click rapido: esegue l’azione mostrata sul display (es. calibrazione, cambio °C/°F, spegnimento, ripristino).
Note operative utili
- Punto zero di misura livello: coincide con la punta del pin sensore più corto visibile nello shroud.
- Attesa di stabilizzazione: in profilazione, attendere un tempo adeguato a ogni profondità prima di registrare i valori (soprattutto con forti gradienti termici).
- Lettura EC: il valore mostrato è standardizzato a 25°C per rendere confrontabili misure effettuate a temperature diverse.
Calibrazione della conducibilità
La calibrazione utente consente di ripristinare l’accuratezza quando la sonda è stata alterata da effetti meccanici, biologici o chimici. È possibile eseguire calibrazioni a 1, 2, 3 o 4 punti usando soluzioni standard:
- 1413 µS/cm
- 5000 µS/cm
- 12.880 µS/cm
- 80.000 µS/cm
Indicazioni pratiche
- Scegliere la/le soluzioni più adatte al range di misura.
- Partire dalla soluzione a conducibilità più bassa: pulire e risciacquare la sonda con acqua deionizzata, poi risciacquare con la soluzione di calibrazione.
- Inserire la sonda, muoverla delicatamente per rimuovere bolle e attendere l’equilibrio.
- Scorrere il menu fino al punto “Cal. at …” desiderato.
- Quando richiesto, eseguire il doppio click per calibrare su quel valore.
- Per alta accuratezza è consigliata una calibrazione a 2 punti con soluzioni vicine al range atteso (una sotto e una sopra).
- Acqua deionizzata, soluzioni e sonda dovrebbero essere a temperatura ambiente durante la calibrazione.
- Non calibrare con soluzioni diverse da quelle previste: si rischiano errori.
- Prima di ogni step, risciacquare bene con acqua deionizzata finché la lettura scende a valori molto bassi (indicativamente prossimi a poche decine di µS).
- Assicurarsi che non ci siano bolle d’aria intrappolate nel copri-sonda: influenzano la calibrazione.
Il video seguente illustra come è possibile effettuare la calibrazione della conducibilità al 107 TLC:
- Calibrazione semplice ad un punto: scegliere la soluzione più prossima alla conducibilità dell’acqua dove verrà utilizzato.
- Calibrazione di precisione a più punti: viene effettuata utilizzando due soluzioni, una più bassa e una più alta della conducibilità dell’acqua.
Tape Guide: uso corretto
- Inserire la Tape Guide sul bordo del pozzo (lato piccolo verso l’interno).
- Per reel piccoli: inserire la “gamba” del reel nel foro della Tape Guide e appoggiare il reel al rivestimento per stabilizzare l’operazione.
- Leggere sempre la profondità sulla tacca a “V” e applicare l’eventuale offset indicato sulla guida (ad esempio sottraendo 6 cm o 2/10 ft, se riportato).
- Dopo l’uso, riporre la guida agganciandola al supporto sul retro del reel.
Pulizia e manutenzione
- Rimuovere lo shroud tirandolo dritto (senza ruotare).
- Pulire sonda e pin con un panno morbido o carta.
- Per incrostazioni: ammollo con aceto bianco oppure prodotto anticalcare diluito al 50%, poi pulire delicatamente (cotton fioc/panno morbido).
- Risciacquare abbondantemente con acqua deionizzata.
- Se si calibra subito dopo, risciacquare nella soluzione di calibrazione scelta.
- Rimontare lo shroud ruotandolo fino a battuta e poi spingerlo per bloccarlo: un montaggio non corretto può alterare le letture.
Controlli prima di uscire in campo
- Accensione: verificare che compaiano versione firmware, lettura EC e temperatura aria.
- Se appare “LOW BATT”, programmare la sostituzione della batteria 9V (lo strumento può avere ancora autonomia residua, ma è consigliata la sostituzione).
- Se appare “No Comm”, controllare la connessione sonda-nastro (se persiste, assistenza).
- Verificare pulizia della punta sonda e dello shroud.
- Test rapido in soluzione di calibrazione vicina al range atteso; se fuori tolleranza, eseguire calibrazione utente.
Risoluzione problemi (troubleshooting)
| Sintomo | Possibile causa | Rimedio |
|---|---|---|
| Nessun suono quando la sonda è in acqua | Conducibilità troppo alta / impostazioni non corrette | Ripristinare le impostazioni di fabbrica (Factory Settings) e riprovare |
| Display spento / schermo vuoto | Batteria scarica | Sostituire batteria alcalina 9V |
| Display spento / schermo vuoto | Connessione interna allentata | Verificare collegamenti nel reel e ripristinare connessioni (saldare/ricollegare) |
| Letture di conducibilità/temperatura instabili o inaccurate | Sonda sporca o depositi | Pulire seguendo la procedura e risciacquare con acqua deionizzata |
| Letture di conducibilità inaccurate | Necessità calibrazione | Eseguire calibrazione utente ai punti appropriati |
| “No Comm” sempre visualizzato | Connessione sonda o infiltrazioni | Verificare il collegamento della sonda al seal plug e l’assenza di perdite |
| “No Comm” sempre visualizzato | Interruzione conduttori nel nastro | Localizzare la rottura, giuntare e sigillare (supporto tecnico se necessario) |
| Display “999.9M” | Conducibilità fuori scala | Contattare assistenza |
| Indicazione firmware non scompare / comportamento anomalo | Inversione collegamenti (wires reversed) | Invertire i conduttori secondo le indicazioni tecniche (circuit board o sonda) |

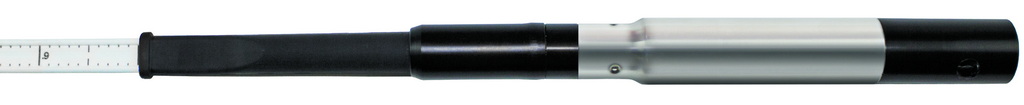

Sonda subacquea
La sonda del TLC è sommergibile per tutta la lunghezza del nastro. È progettata per essere può essere facilmente sostituita se richiesto.
Diametro: 19 mm (3/4″)
Peso: 98 g
Nastro piatto in PVDF marcato al laser
Il freatimetro utilizza un
nastro piatto in PVDF (polivinilidene fluoruro) di alta qualità,
selezionato per l’elevata stabilità dimensionale e la resistenza meccanica.
Caratteristiche del nastro:
- Marcatura permanente al laser ogni millimetro
- Elevata precisione di lettura e assenza di allungamento nel tempo
- Sette conduttori intrecciati in acciaio inox integrati nel nastro, che garantiscono:
- elevata resistenza alla corrosione
- robustezza meccanica
- affidabilità della continuità elettrica
- Profilo “dog-bone” che riduce l’adesione alle superfici bagnate del pozzo
- Ottima verticalità durante la discesa, anche in fori profondi
Il nastro è disponibile di serie fino a 300 m.
LM2: scala in piedi e decimi, con marcatura ogni 1/100 ft
LM3: scala metrica, con marcatura in metri e centimetri (ogni mm)
Guida Nastro:
Ogni freatimetro è dotato di una una pratica guida per il nastro, che oltre a proteggerlo da eventuali danni causati dallo sfregamento con il bordo del piezometro.
Avvoglitore 101 “Power Winder”:
tra gli accessori disponibili, il Power Winder, consente l’avvoglimento del nastro dei freatimetri e gli interface meter Solinst, mediante l’utilizzo di un semplice trapano/avvitatore.
La guida nastro può essere utilizzata anche per agganciare direttamente lo strumento al bordo del piezometro.
La tacca centrale consente una comoda lettura del livello.
Deragliatore “101 Lateral Winder”:
Utilizzato con o senza il Power Winder, permette un avvolgimento ordinato del nastro sul tamburo.
Conduttori in acciaio inox
Il nastro integra 13 fili in acciaio inox e
6 fili in acciaio inox rivestiti in rame, che garantiscono:
- elevata resistenza alla corrosione
- ottima robustezza meccanica
- totale assenza di allungamento
Versioni disponibili
- LM2 – Piedi e decimi di piede
Marcature ogni 1/100 di ft - LM3 – Metri e centimetri
Marcature ogni millimetro
Certificazioni e tracciabilità metrologica
Il freatimetro Solinst Modello 101 è conforme ai principali requisiti normativi e di qualità:
- Marcatura CE
Conforme alle direttive europee applicabili in materia di sicurezza e compatibilità elettromagnetica. - Tracciabilità NIST
Le marcature del nastro sono calibrate e tracciabili agli standard del National Institute of Standards and Technology (NIST),
garantendo accuratezza, ripetibilità e affidabilità delle misure nel tempo. - Materiali idonei per uso ambientale
Progettato per l’impiego in ambienti umidi e in acque con diversa composizione chimica.
