Campionatore ad Intervalli Discreti
Modello 425 e 425D
Bailer pressurizzabile in acciaio inox per campinamento statico indisturbato e profilazione verticale
Il Campionatore ad Intervalli Discreti Modello 425 è un bailer pressurizzabile in acciaio inox, che permette di prelevare campioni di altissima qualità alle profondità desiderate in modo molto preciso.
Il campionatore è disponibile in due versioni:
- mod. 425 per profondità fino a 90 m sotto al livello di falda
- mod. 425D per profondità fino a 1000 m.
Lo strumento viene fornito con una tubazione in LDPE montata su un comodo avvoglitubo. È lo strumento ideale per prelevare campioni a diverse profondità senza il alcun rischio di contaminazione tra i diversi livelli.
Caratteristiche principali
| Modello 425 Profondità massima*: 90 m |
||
| Dimensioni | Capacità (ml) | |
| 1″ x 2′ | 25,4 mm x 610 mm | 175 ml |
| 1,66″ x 2′ | 42 mm x 610 mm | 450 ml |
| 2″ x 2′ | 50,8 mm x 610 mm | 800 ml |
| 1″ x 4′ | 25,4 mm x 1220 mm | 365 ml |
| 1,66″ x 4′ | 42 mm x 1220 mm | 1000 ml |
| 2″ x 4′ | 50,8 mm x 1220 mm | 1800 ml |
| Modello 425D Profondità massima*: 1000 m |
||
| 1,66” x 2’ | 42 mm x 610 mm | 420 ml |
(*) per profondità massima di utilizzo si intende il battente idraulico, ossia dal livello di falda allo strumento.
Vantaggi
- Elevata qualità dei campioni
- Il campione non attraversa tubi e non subisce nessuna potenziale alterazione
- Nessuna miscelazione di acqua proveniente da livelli diversi
- Minima alterazione della colonna d’acqua
- Facile da disassemblare per la decontaminazione
- Evita lo spurgo e lo smaltimento dell’acqua di spurgo
- Minori costi e tempo per il prelievo dei campioni
- Facile da usare e trasportare
Applicazioni
- Ottenere campioni rappresentativo di acque sotterranee sotto agli strati di olio/prodotto
- Campionamento e profilazione verticale in laghi, fiumi e pozzi
- Profilazione chimica dei pozzi
- Campionamento nei punti di afflusso al pozzo
- Campionamento di LNAPL e DNAPL

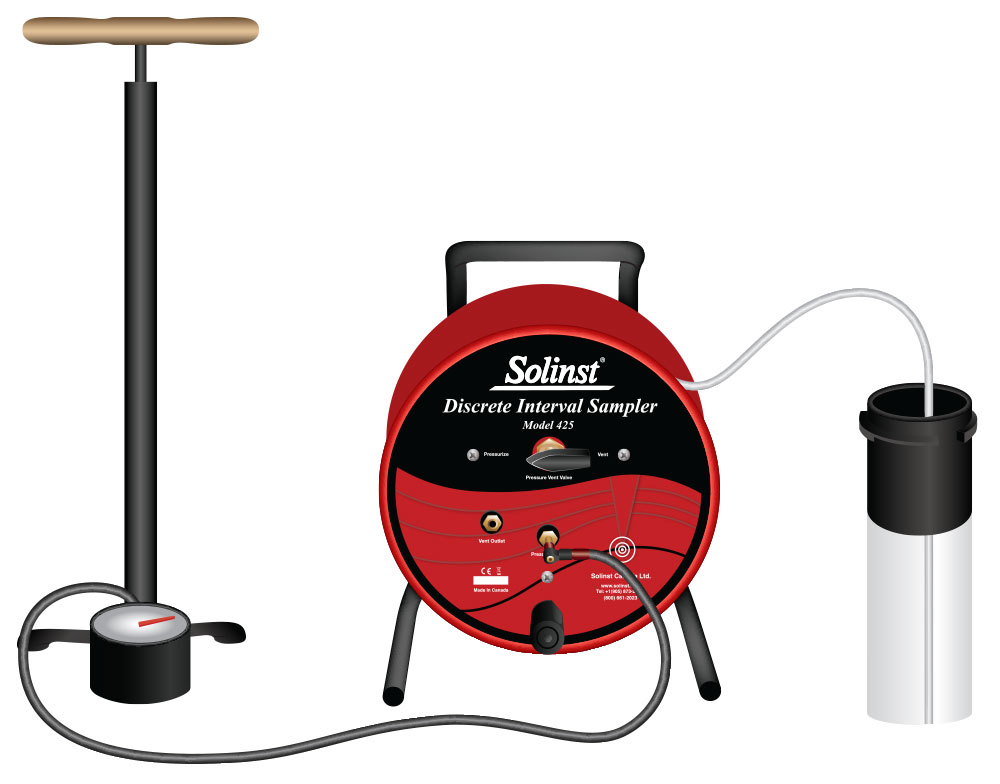

Il campionatore pressurizzabile Solinst 425 è disponibile in due versioni: mod. 425 Standard e mod. 425 Deep. Per entrambe le versioni la pressurizzazione viene effettuata con una pompa manuale.
Mod. 425 – fino a 90 m
Mod. 425D – fino a 1000 m
Campionatore a Intervalli Discreto Standard mod. 425

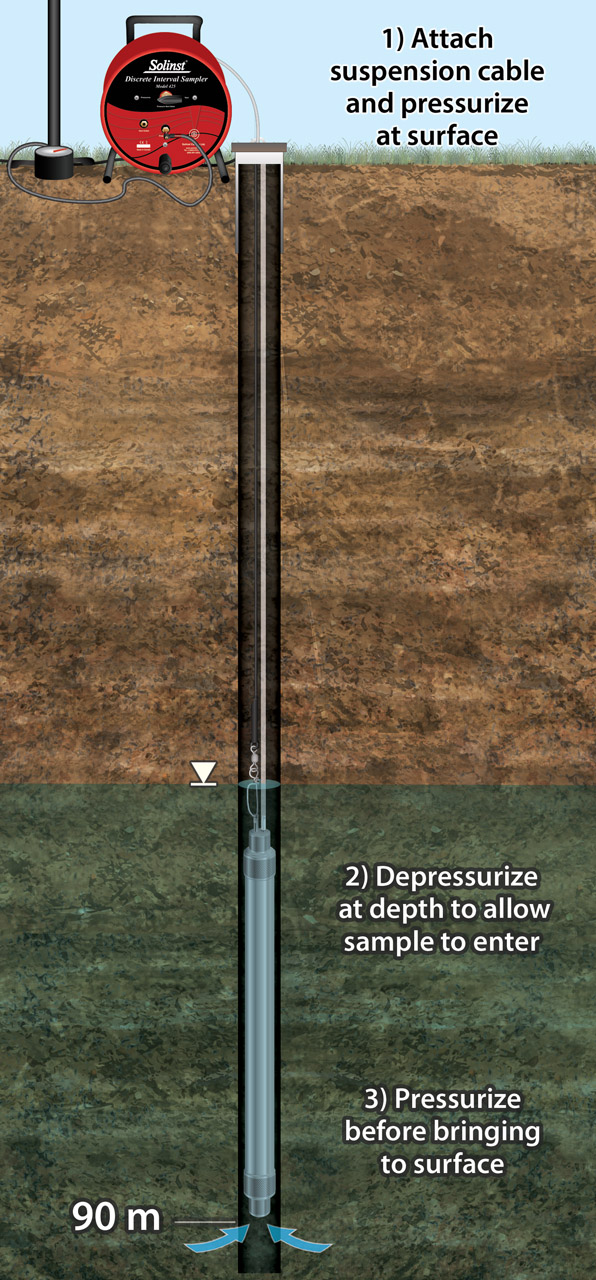

Funzionamento:

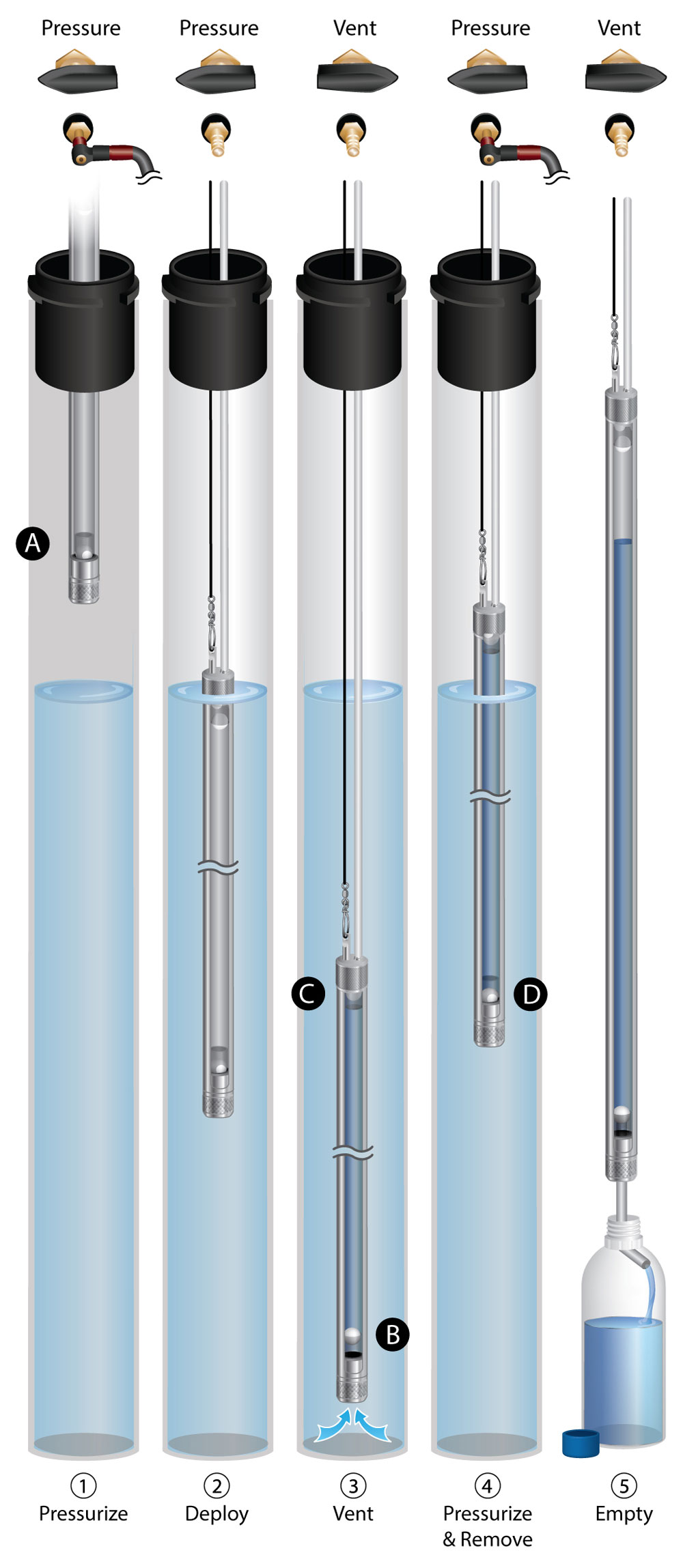

- Il campionatore/bailer viene pressurizzato mediante una pompa manuale prima di essere calato nel pozzo, la valvola a sfera posta sul fondo sigilla l’ingresso e impedisce all’acqua di entrare nel campionatore.
- Una volta raggiunta la profondità desiderata, viene aperta una valvola posta sull’avvolgitubo che permette il rilascio della pressurizazione e la pressione idrostatica riempie il campionatore. Una sfera di controllo flottante posta nella sommità del campionatore, impedisce all’acqua di entrare nel tubo, evitando così la necessità di decontaminare l’interno di quest’ultimo.
- Quando il campionatore è pieno, può essere nuovamente pressurizzato e recuperato in superficie.
- Il campione viene svuotato mediante un dispositivo di rilascio del campione, che regola il flusso e minimizza la degassificazione del campione.Il campionatore è facilmente smontabile per la decontaminazione.
Disponibile in tre diversi diametri 25,4, 42 mm e 50,8 mm (1″, 1,66″ e 2″) e due lunghezze: 610 e 1220 mm (1 e 2 ft).
Mod. 425 Standard:
| Dimensioni | Capacità (ml) | |
|---|---|---|
| 1″ x 2′ | 25,4 mm x 610 mm | 175 ml |
| 1,66″ x 2′ | 42 mm x 610 mm | 450 ml |
| 2″ x 2′ | 50,8 mm x 610 mm | 800 ml |
| 1″ x 4′ | 25,4 mm x 1220 mm | 365 ml |
| 1,66″ x 4′ | 42 mm x 1220 mm | 1000 ml |
| 2″ x 4′ | 50,8 mm x 1220 mm | 1800 ml |
Calcolo della Pressione Operativa per il mod. 425 Standard
Pressione Operativa = Profondita di immersione in metri x 9,8) + 70 kPa
Pressione Operativa Raccomandata:
| Battente Idraulico (m) | Pressione (KPa) |
|---|---|
| 7,6 | 145 |
| 15,2 | 220 |
| 30,.5 | 370 |
| 61,0 | 670 |
| 91,4 | 965 |
Campionatore a Intervalli Discreto mod. 425D (per elevate profondità)
Funzionamento:
-

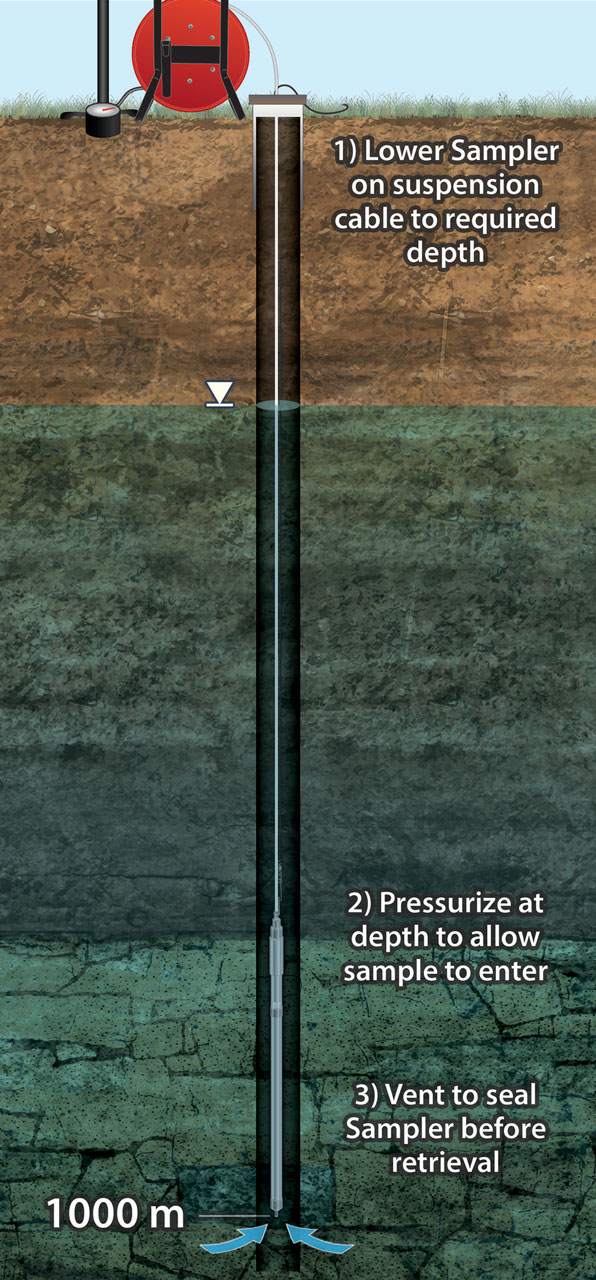

Il campionatore a intervallo discreto profondo Modello 425-D consente di prelevare campioni da livelli distinti in un pozzi, piezometri o corpi idrici superficiali, a profondità fino a 1000 m. Su richiesta è possibile valutare l’applicazione in profondità superiori
-
Quando si superano i 200 m di immersione, per contrastare la spinta di galleggiamento, vengono aggiunte delle zavorre di 2 kg per ogni ulteriori 100 m di profondità.
-

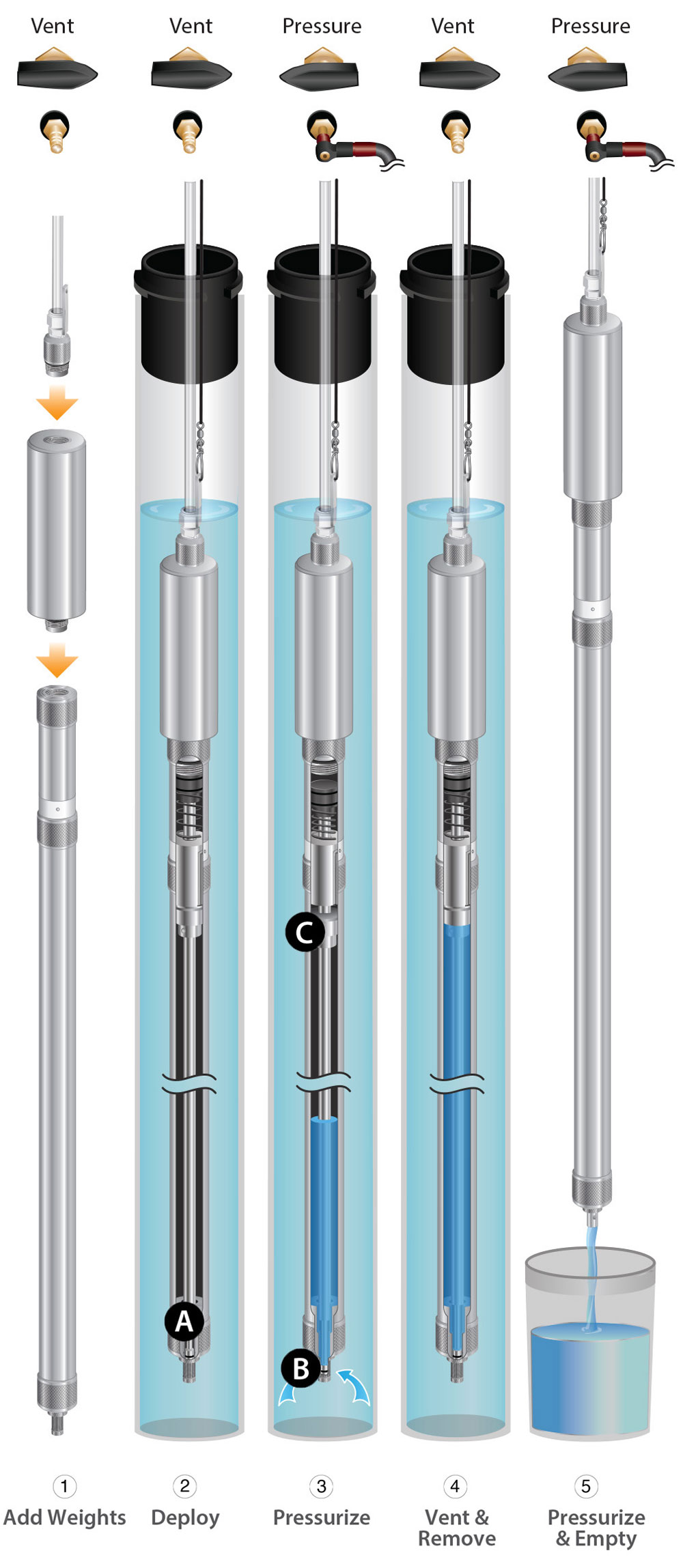

Il campionatore a intervalli discreti opera sui principi di base dell’idraulica. All’interno è presente un pistone che presenta due diametri diversi, una volta raggiunta la profondità di campionamento desiderata, viene pressurizzato. La pressione agisce sulla parte superiore del pistone interno (superficie più ampia) quando viene superato il punto di equilibrio con la pressione idrostatica che agisce sulla parte inferiore del pistone (superficie ridotta), la valvola di rilascio viene aperta consentendo all’acqua campionata di riempire il corpo del campionatore.
-
Quando l’asta del pistone va ad aprire la valvola di rilascio che consente l’ingresso dell’acqua, avviene anche l’apertura del foro di sfiato dell’aria presente all’interno.
-
Dopo la raccolta del campione, la pressione viene rilasciata dal campionatore, e l’asta del pistone, che sigilla la valvola di rilascio e il foro di sfiato ritorna in posizione e sigilla il sistema.
-
Il campionatore sigillato viene quindi riportato in superficie, mantenendo la stabilità chimica del campione.
-
Il rilascio del campione avviene rimettendo nuovamente in pressione il sistema e provocando l’apertura della valvola di rilascio del campione.
Modello 425D – fino a 1.000 m*
| Dimensioni | Capacità (ml) | |
|---|---|---|
| 1,66” x 2’ | 42 mm x 610 mm | 420 ml |
Pressione Operativa Raccomandata:
| No. Zavorre | Profondità di Immersione (Metri) |
Pressione (kPa) |
|---|---|---|
| 0 | 50 | 345 |
| 0 | 100 | 345 |
| 1 | 200 | 345 |
| 2 | 300 | 520 |
| 3 | 400 | 690 |
| 4 | 500 | 860 |
| 5 | 600 | 1030 |
| 6 | 700 | 1200 |
| 9 | 1000 | 1380 |
