OPUS – Sensore UV-Vis per azoto e carbonio disciolti
OPUS è un sensore ottico UV-Vis ad alta risoluzione per la misurazione in continuo e in tempo reale dei principali composti dell’azoto e del carbonio disciolti in acqua.
Grazie all’analisi dell’intero spettro UV (200–360 nm) e a un mini-spettrometro ad alte prestazioni, OPUS fornisce misure affidabili di NO₃-N, NO₂-N e di parametri organici equivalenti (CODeq, BODeq, DOCeq, TOCeq), senza reagenti e senza campionamento.
In sintesi
Analisi spettrale UV completa, compensazione della torbidità e calibrazioni applicative preinstallate per un monitoraggio continuo ad alta affidabilità.
Principio di misura
OPUS utilizza una lampada flash allo xeno come sorgente luminosa e un mini-spettrometro a 256 canali per acquisire lo spettro UV completo.
L’elaborazione spettrale consente di distinguere i contributi dei diversi composti disciolti, applicando modelli multivariati che includono la compensazione automatica della torbidità.
Parametri misurabili
- Nitrati (NO₃-N)
- Nitriti (NO₂-N)
- COD equivalente (CODeq)
- BOD equivalente (BODeq)
- DOC equivalente (DOCeq)
- TOC equivalente (TOCeq)
- Torbidità
I parametri disponibili e i range di misura dipendono dalla distanza dell’ottica selezionata.
Vantaggi
- Misura in tempo reale, senza ritardi di laboratorio
- Nessun reagente e nessuna preparazione del campione
- Analisi spettrale completa ad alta risoluzione (0,8 nm/pixel)
- Compensazione automatica della torbidità
- Calibrazioni applicative preinstallate
- Ridotta manutenzione grazie a wiper ottico integrabile
Applicazioni
- Impianti di trattamento delle acque reflue
- Monitoraggio di acque superficiali (fiumi, laghi)
- Controllo della qualità dell’acqua potabile
- Processi industriali e chimici
- Ottimizzazione dei processi di nitrificazione / denitrificazione
Installazione e configurazione
OPUS è progettato per installazioni fisse in linea o in immersione.
È disponibile con diverse lunghezze del percorso ottico (da 0,3 mm fino a 50 mm) per adattarsi a concentrazioni molto diverse.
La configurazione avviene tramite interfaccia web integrata, accessibile via rete, senza necessità di software dedicato.
Integrazione e comunicazione
- Interfaccia digitale RS-232 / RS-485
- Protocollo Modbus RTU
- Compatibile con TriBox3, TriBox mini e G2 InterfaceBox
- Integrazione diretta con PLC, datalogger e sistemi SCADA
Caratteristiche tecniche
| Tecnologia di misura | Spettroscopia UV-Vis a immersione |
|---|---|
| Sorgente luminosa | Lampada flash allo xeno |
| Spettrometro | Mini-spettrometro UV con 256 canali |
| Intervallo spettrale | 200 – 360 nm |
| Risoluzione spettrale | ≈ 0,8 nm / pixel |
| Tempo di risposta | T100 ≈ 2 minuti |
| Intervallo di misura | Configurabile, ≥ 1 minuto |
| Compensazioni | Torbidità e interferenze spettrali tramite analisi multivariata |
| Comunicazione | RS-232 / RS-485, Modbus RTU |
| Alimentazione | 12 – 24 VDC |
| Classe di protezione | IP68 |
| Materiali a contatto con il fluido | Acciaio inox o titanio (a seconda della versione) |
| Sistema di pulizia | Compatibile con wiper ottico automatico |
| Installazione | In linea o in immersione |

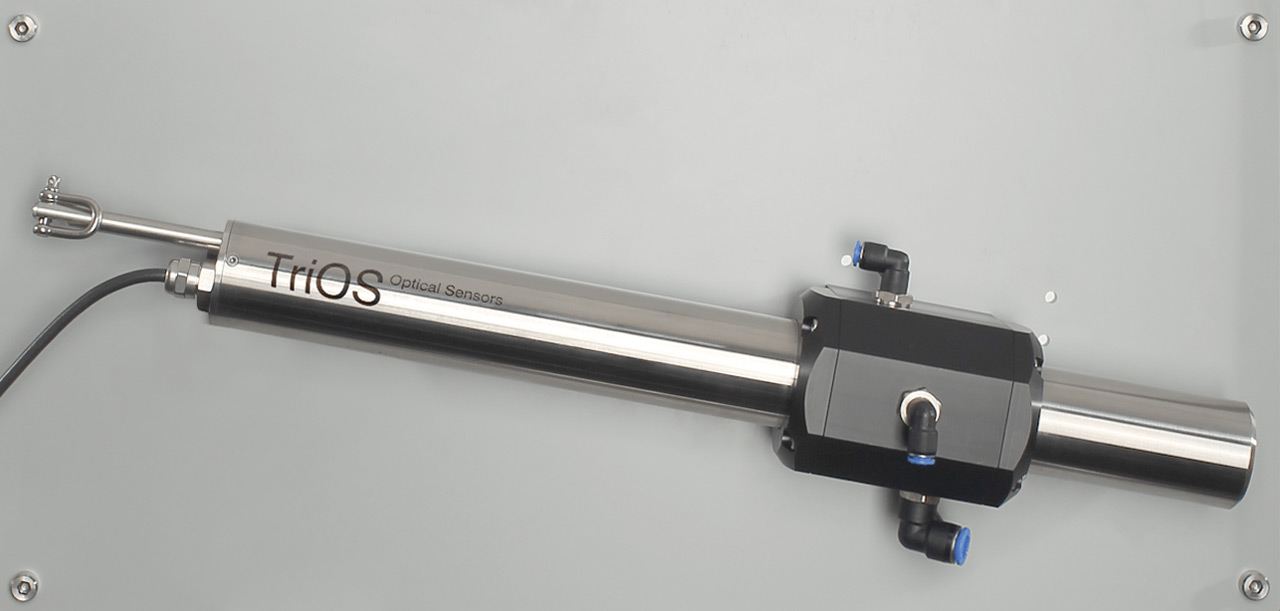

Fotometro OPUS con cella di flusso per letture in bypass

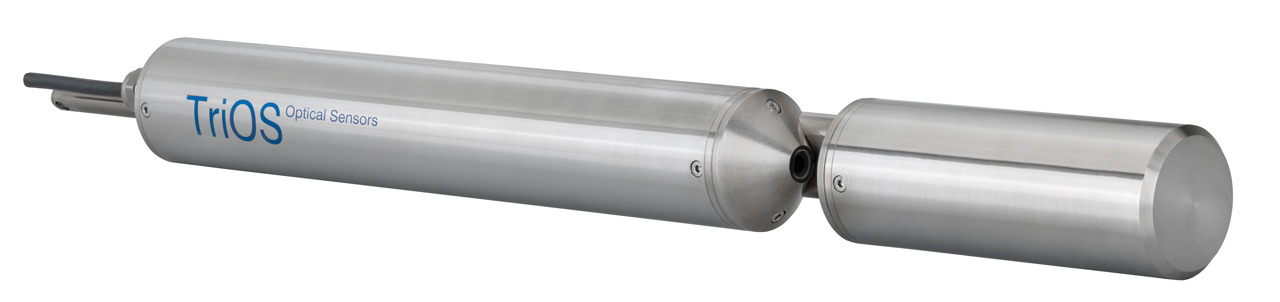

OPUS Fotometro con corpo in Titanio

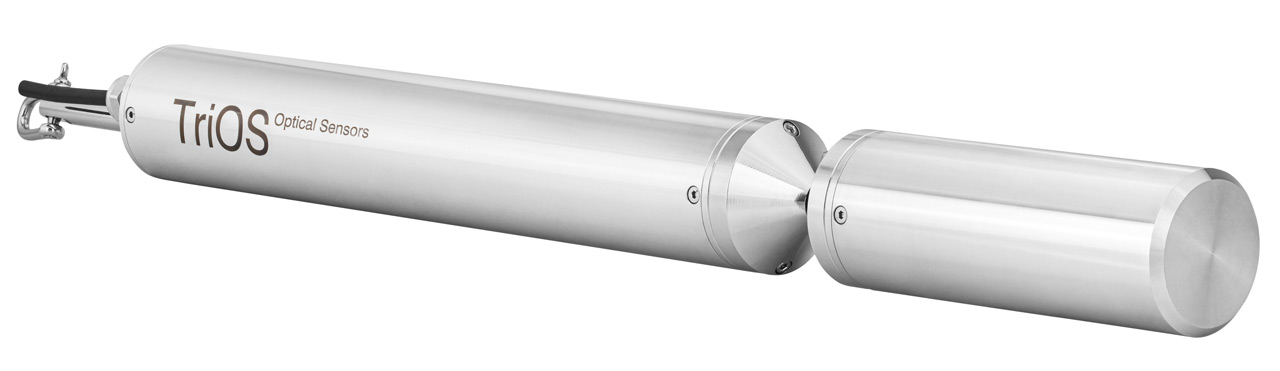

OPUS Fotometro con corpo in Acciaio Inox
Il TriBox3 è un controller digitale avanzato compatibile con tutti i sensori digitali TriOS, dotato di 4 ingressi seriali RS-232/RS-485, 6 uscite analogiche 4–20 mA e relè integrato. Supporta Modbus RTU e Modbus TCP, con connettività Ethernet (Wi-Fi opzionale) per l’integrazione in sistemi SCADA e PLC.
Il TriBox mini, controller digitale a 2 canali compatibile con tutti i sensori digitali TriOS, dotato di due uscite analogiche 4–20 mA. La comunicazione industriale avviene tramite Modbus RTU su RS-485, mentre la porta Ethernet consente l’accesso diretto all’interfaccia web per configurazione, visualizzazione dati e diagnostica.
