LISA UV – Sensore fotometrico UV LED per SAC254 e parametri organici equivalenti
LISA UV è un fotometro UV a LED a immersione per la misurazione in continuo e in tempo reale del coefficiente di assorbimento spettrale SAC254 e di parametri organici equivalenti in acqua.
Il sensore è progettato per applicazioni ambientali e industriali dove è richiesta una misura affidabile del carico organico disciolto, con particolare attenzione alla stabilità nel lungo periodo e alla riduzione dei costi operativi.
Grazie alla tecnologia a doppio LED (254 nm e 530 nm), LISA UV consente una misura stabile, rapida e a bassissimo consumo energetico. L’utilizzo di LED UV garantisce elevata durata della sorgente luminosa, assenza di tempi di riscaldamento e misure immediate e ripetibili.
Il sistema opera senza reagenti e senza necessità di campionamento o preparazione del campione, risultando ideale per installazioni permanenti in campo e sistemi di monitoraggio automatico.
In sintesi
Tecnologia LED UV a lunga durata, compensazione automatica della torbidità, configurazione via web (G2) e integrazione semplice in sistemi di processo o monitoraggio ambientale.
Principio di misura
LISA UV utilizza un principio fotometrico basato sull’attenuazione della radiazione UV.
Il primo LED emette a 254 nm (lunghezza d’onda nominale per SAC254), mentre il secondo LED opera a 530 nm per la compensazione della torbidità.
Il segnale a 254 nm è direttamente correlato alla presenza di sostanze organiche aromatiche disciolte, mentre il canale a 530 nm consente di correggere le interferenze dovute ai solidi sospesi, migliorando l’accuratezza della misura anche in acque con torbidità variabile.
La luce attraversa il campione lungo il percorso ottico selezionato e viene parzialmente assorbita. L’intensità residua viene confrontata con il valore di riferimento in acqua ultrapura, consentendo il calcolo di trasmissione, assorbanza e coefficiente SAC.
Parametri misurabili
- SAC254 (1/m)
- UVT254 (trasmittanza UV)
- COD equivalente (CODeq)
- BOD equivalente (BODeq)
- DOC equivalente (DOCeq)
- TOC equivalente (TOCeq)
- Torbidità (Turb530)
I parametri e i relativi range dipendono dalla lunghezza del percorso ottico selezionata (da 0,3 mm fino a 100 mm).
Vantaggi
- Misura in tempo reale, senza ritardi di laboratorio
- Nessun reagente e nessuna preparazione del campione
- Tecnologia LED UV a lunga durata e basso consumo (≤ 1 W)
- Compensazione automatica della torbidità a 530 nm
- Configurazione semplice via browser web (TriOS G2)
- Ridotta manutenzione grazie a finestre ottiche nano-coated e lavaggio ad aria compressa
Applicazioni
- Impianti di trattamento delle acque reflue
- Monitoraggio di acque superficiali
- Controllo della qualità dell’acqua potabile
- Monitoraggio di sistemi di disinfezione UV
- Processi industriali e controllo qualità
Installazione e configurazione
LISA UV è progettato per installazioni fisse in immersione, in linea o in bypass con cella di flusso.
Sono disponibili diverse lunghezze del percorso ottico (0,3 – 100 mm) per adattare il sensore a concentrazioni molto differenti.
La configurazione avviene tramite interfaccia web integrata (TriOS G2), accessibile via Ethernet senza necessità di software dedicato.
Integrazione e comunicazione
- Interfaccia digitale RS-232 / RS-485
- Protocollo Modbus RTU
- Uscita analogica 4–20 mA (versione analogica)
- Interfaccia Ethernet (TCP/IP)
- Integrazione con PLC, datalogger e sistemi SCADA
Caratteristiche tecniche
| Tecnologia di misura | Fotometria UV a LED (attenuazione e trasmissione) |
| Sorgente luminosa | 2 LED (254 nm, 530 nm) |
| Principio | Assorbanza con compensazione torbidità |
| Percorso ottico | 0,3 / 1 / 2 / 5 / 10 / 20 / 50 / 100 mm |
| Ripetibilità | 0,2 % |
| Tempo di risposta | T100 ≈ 4 s |
| Intervallo di misura | Configurabile, ≥ 2 s |
| Memoria interna | ≈ 2 MB (datalogger) |
| Comunicazione | Ethernet, RS-232 / RS-485 (Modbus RTU), 4–20 mA (versione analogica) |
| Alimentazione | 12 – 24 VDC (±10%) |
| Consumo | ≤ 1 W |
| Classe di protezione | IP68 |
| Materiali a contatto | Acciaio inox (1.4571/1.4404) o titanio (3.7035) |
| Sistema di pulizia | Lavaggio ad aria compressa (opzionale) |
| Installazione | In immersione, in linea o in bypass |

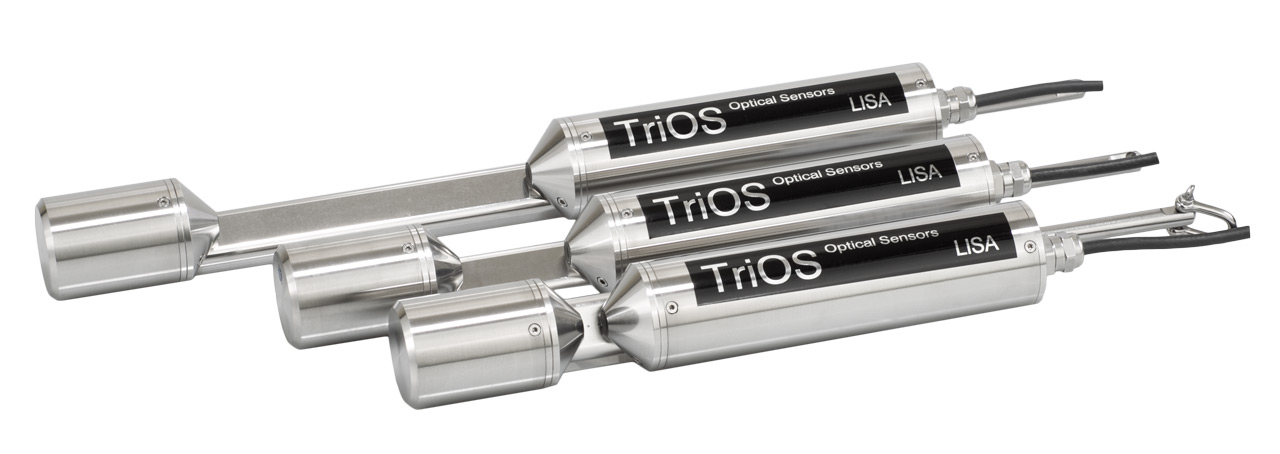

Il fotometro LISA UV è disponibile con percorsi ottici di diversa lunghezza per adattarsi al meglio al range di misura richiesto

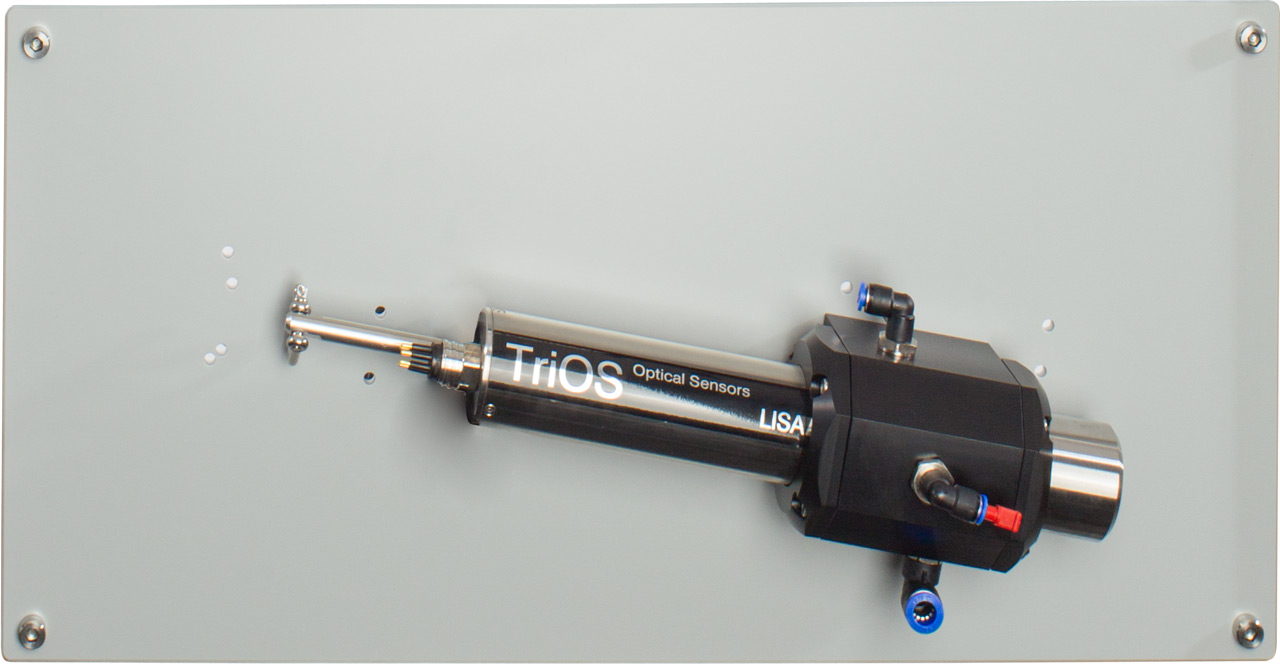

Fotometro LISA UV in cella di bypass

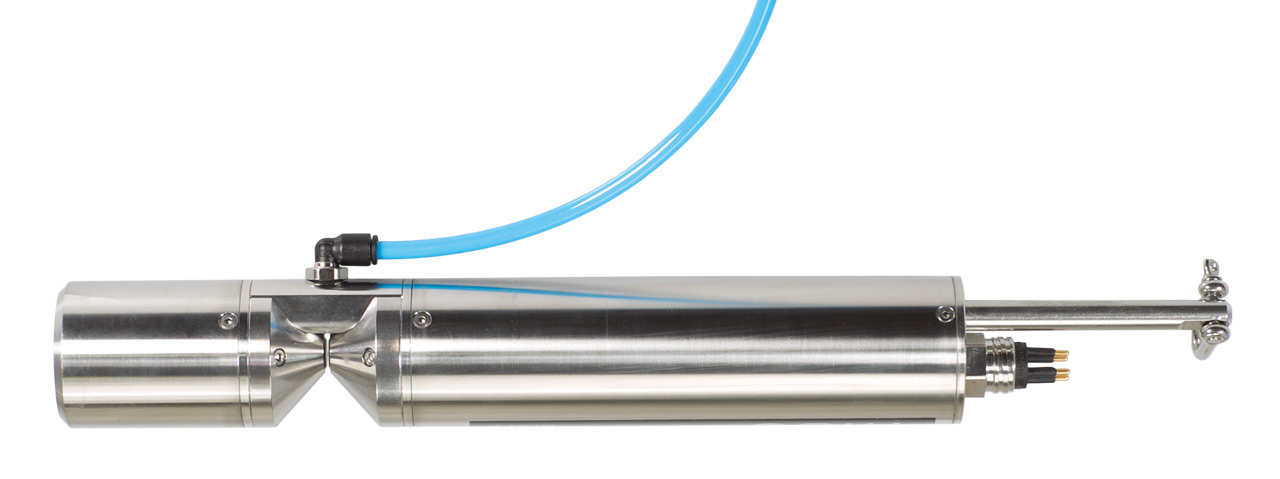

Fotometro LISA UV con sistema di auto-pulizia
Il TriBox3 è un controller digitale avanzato compatibile con tutti i sensori digitali TriOS, dotato di 4 ingressi seriali RS-232/RS-485, 6 uscite analogiche 4–20 mA e relè integrato. Supporta Modbus RTU e Modbus TCP, con connettività Ethernet (Wi-Fi opzionale) per l’integrazione in sistemi SCADA e PLC.
Il TriBox mini, controller digitale a 2 canali compatibile con tutti i sensori digitali TriOS, dotato di due uscite analogiche 4–20 mA. La comunicazione industriale avviene tramite Modbus RTU su RS-485, mentre la porta Ethernet consente l’accesso diretto all’interfaccia web per configurazione, visualizzazione dati e diagnostica.
