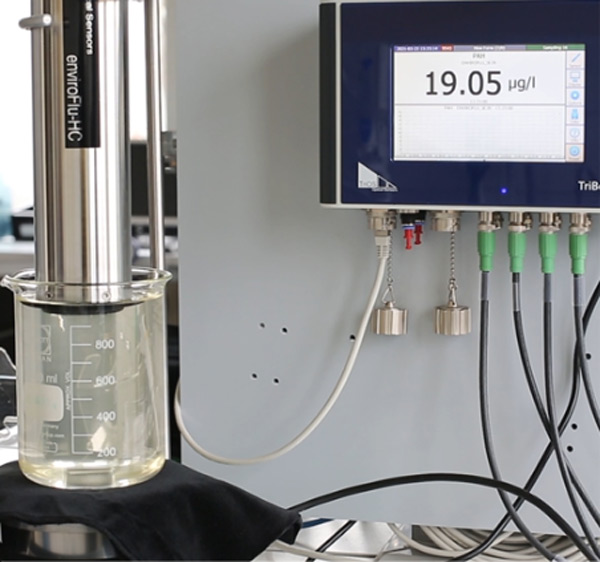

TriBox3 – Controller e datalogger multi -sensore per il monitoraggio qualità acqua
Il TriBox3 è un’unità stazionaria di misura e controllo per sensori digitali TriOS (e, in casi selezionati, di altri produttori), pensata per acquisire, visualizzare e registrare dati di qualità dell’acqua in applicazioni di potabilizzazione, reflui, ambiente e processo. Il sistema gestisce 4 canali sensore, supporta Modbus RTU e mette a disposizione anche Modbus TCP su rete.
Grazie a datalogger integrato, uscite analogiche 4–20 mA, relay di allarme e opzioni di connettività (Ethernet e, a seconda della versione, Wi-Fi), TriBox3 si integra facilmente con PLC/SCADA e sistemi di telecontrollo.
Vantaggi
- Compatibile con tutti i sensori digitali TriOS: un controller per più parametri
- Integrazione industriale: Modbus RTU + Modbus TCP, 6 uscite 4–20 mA
- Controllo locale: display touch 7” e visualizzazione numerica/grafica
- Allarmi e automazione: relay per soglie + trigger di misura
- Antifouling: valvola per pulizia ad aria compressa degli ottici
Applicazioni
- Monitoraggio ambientale (acque superficiali, acque sotterranee, reti, punti di controllo)
- Impianti di potabilizzazione e disinfezione
- Impianti di trattamento reflui
- Controllo di processo e applicazioni industriali
Installazione e uso

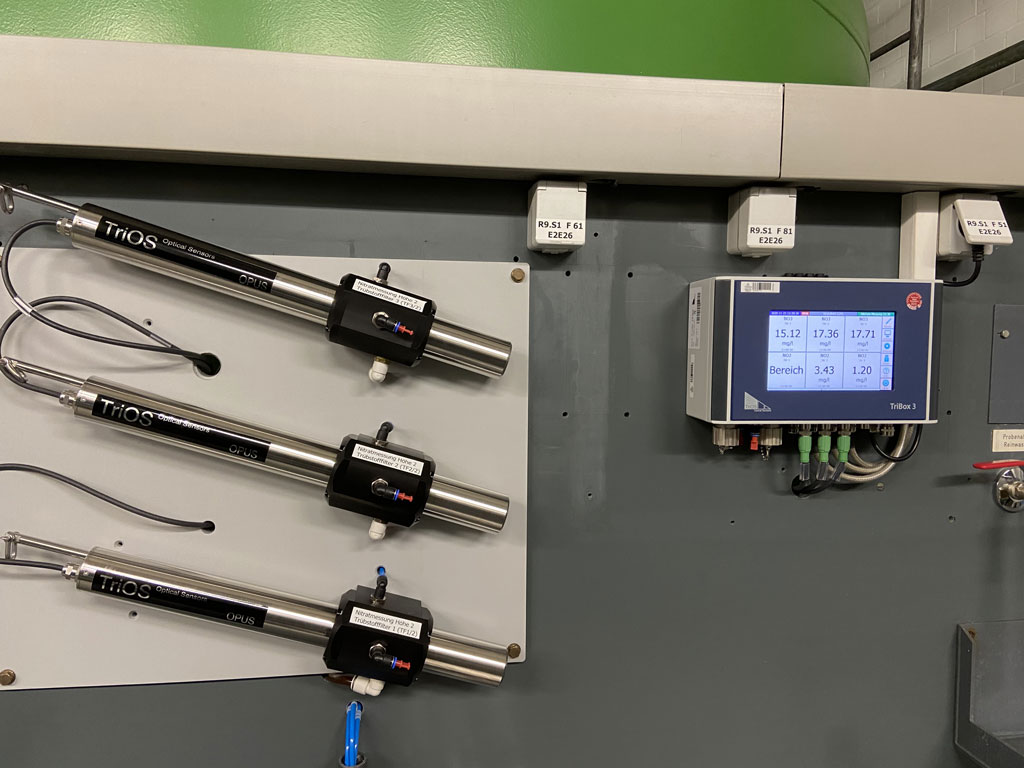

TriBox3 è progettato per installazioni fisse in armadi tecnici/quadri, con protezione IP65 (NEMA 4X) per ambienti umidi.
Alimenta i sensori, gestisce il ciclo di misura, visualizza i dati e li rende disponibili su rete/seriale e tramite uscite analogiche.
Integrazione e connettività
La comunicazione include Ethernet (e, per versioni dedicate, Wi-Fi), oltre a USB host per export e log su chiavetta.
Su rete supporta Modbus TCP (porta configurabile, default 502) e su seriale Modbus RTU (parametri regolabili, default 9600-8-N-1).
Caratteristiche tecniche
| Canali sensore | 4 × ingressi sensore (connettori industriali M12) |
|---|---|
| Interfacce sensore | RS-232 / RS-485 selezionabile per canale |
| Protocolli | Modbus RTU, TriOS; Modbus TCP (server) |
| Rete / USB | Ethernet RJ-45; Wi-Fi (solo versioni dedicate); USB 2.0 Host (USB-A) |
| Uscite analogiche | 6 × 4–20 mA configurabili (carico max 500 Ω) |
| Relay | 1 × contatto in scambio (SPDT) 250 VAC 2 A / 30 VDC 2 A |
| Pulizia aria compressa | Valvola integrata, pressione aria max 5 bar |
| Display | Touch capacitivo 7” (800 × 480) + 5 LED di stato |
| Datalogger | MicroSD interna + logging diretto su USB (capacità in base alla versione) |
| Alimentazione | 100–240 VAC 50/60 Hz oppure 12–24 VDC (±5%) |
| Consumo | Tipico 6 W; max 50 W |
| Grado di protezione | IP65 (NEMA 4X) |
| Temperatura di esercizio | -10…+50 °C (con cavo rete preinstallato: +5…+40 °C) |
Punti chiave:
- 4 canali di ingresso sensore
- Modbus RTU “open” + Modbus TCP su rete
- Datalogger su microSD + export rapido via USB
- 6 uscite 4–20 mA configurabili + 1 relay SPDT per allarmi/attuazioni
- Valvola integrata per pulizia a aria compressa degli ottici (antifouling)
Datalogger e allarmi
TriBox3 registra i valori misurati su memoria interna e consente l’export su USB per analisi e reportistica; inoltre può monitorare soglie definite dall’utente e attivare allarmi/attuazioni tramite relay (es. pompe, segnalazioni).
