eCHEM Chlorine Dioxide – Sensore digitale di biossido di cloro (ClO₂)
Il Chlorine Dioxide di TriOS è un sensore digitale elettrochimico progettato per il monitoraggio continuo del biodsido di cloro (ClO₂) in applicazioni di disinfezione e controllo di processo. La trasmissione digitale del dato riduce interferenze e degrado del segnale, rendendo il sensore adatto a installazioni fisse e integrazione in sistemi di acquisizione.
La misura avviene tramite cella amperometrica con membrana, ottimizzata per una risposta stabile in esercizio e per il controllo in tempo reale del dosaggio. La compensazione automatica della temperatura supporta misure più affidabili al variare delle condizioni del campione.
Con il termine sensore digitale si intende un dispositivo che elabora il segnale di misura direttamente al proprio interno e trasmette al sistema di acquisizione un dato già digitalizzato. A differenza dei sensori analogici, il segnale non è soggetto a disturbi, attenuazioni o interferenze lungo il cavo, garantendo una maggiore affidabilità della misura e una comunicazione stabile con il controller tramite protocolli digitali standard.
Vantaggi
- Misura continua del ClO2 per controllo puntuale del dosaggio
- Comunicazione digitale stabile per integrazione in SCADA/PLC e datalogger
- Compensazione automatica della temperatura
- Adatto a impianti di disinfezione e processi con necessità di monitoraggio in tempo reale
Applicazioni
- Impianti di potabilizzazione e disinfezione
- Trattamenti in linea e circuiti di campionamento
- Processi industriali che utilizzano ClO2 come ossidante/disinfettante
- Controllo qualità in acque di processo
Perché misurare il biossido di cloro (ClO₂)
La misura in continuo del ClO2 consente di mantenere l’efficacia microbiologica evitando oscillazioni di processo: supporta la regolazione del dosaggio, la verifica del residuo nel punto di controllo e l’individuazione tempestiva di derive o anomalie nell’impianto.
Installazione e uso
Il sensore lavora tipicamente in bypass con cella di flusso, per garantire condizioni di misura controllate. È importante mantenere un flusso costante e prevenire la formazione di bolle in prossimità della membrana, che possono influenzare la lettura.
La comunicazione avviene tramite RS-485 con protocollo Modbus RTU, per collegamento diretto a controller, PLC e piattaforme di monitoraggio.
Manutenzione e accessori
La manutenzione prevede controlli periodici del segnale e, in funzione dell’applicazione, la sostituzione dei componenti consumabili (es. membrana ed elettrolita). Sono disponibili accessori di installazione e celle di flusso per configurazioni in linea e su circuiti di campionamento.
Biossido di cloro (ClO₂) = disinfettante ossidante selettivo utilizzato per l’abbattimento della carica microbica.
La misura del ClO₂ consente di controllare l’efficacia della disinfezione mantenendo un residuo adeguato, evitando sia sovradosaggi sia perdite di protezione microbiologica.
Caratteristiche tecniche
| Tecnologia di misurazione | Sistema amperometrico a 2 elettrodi con membrana |
|---|---|
| Principio di misura | Amperometria |
| Parametro | Biossido di cloro (ClO2) |
| Tempo di risposta | T90: ~ 1 min |
| Tempo di avviamento | ~ 2 h prima del primo utilizzo |
| Deriva | ~ -1% / mese |
| Compensazione della temperatura | Automatica tramite sensore Pt100 integrato |
| Interfaccia | RS-485, Modbus RTU |
| Alimentazione | 9…30 VDC (max 56 mA) |
| Connessione | Connettore M12 a 8 pin |
| Dimensioni (L × Ø) | ~ 205 × 25 mm |
| Pressione di processo | 1 bar (evitare shock di pressione/vibrazioni) |
| Temperatura campione | 0…+50 °C (senza cristalli di ghiaccio) |
| Portata | ~ 15…30 L/h in FLC-3 (dipendenza minima dal flusso) |
| pH | pH 1…12 (dipendenza ridotta) |
| Conducibilità | 10 µS/cm…50 mS/cm |
| Metodo di calibrazione | Determinazione del cloro con metodo DPD-1 |
| Garanzia | 1 anno sull’elettronica (UE/USA: 2 anni); parti soggette a usura escluse |
Perché misurare il biossido di cloro (ClO₂)
La misura continua del ClO₂ è fondamentale per garantire una disinfezione efficace e controllata lungo l’intero processo.
Il monitoraggio in tempo reale permette di:
- verificare la presenza del residuo disinfettante nei punti critici dell’impianto o della rete
- ottimizzare il dosaggio, riducendo consumi chimici e rischi di sovratrattamento
- attivare allarmi tempestivi in caso di cali improvvisi o anomalie di processo
- supportare la tracciabilità e il controllo operativo in sistemi automatici e SCADA

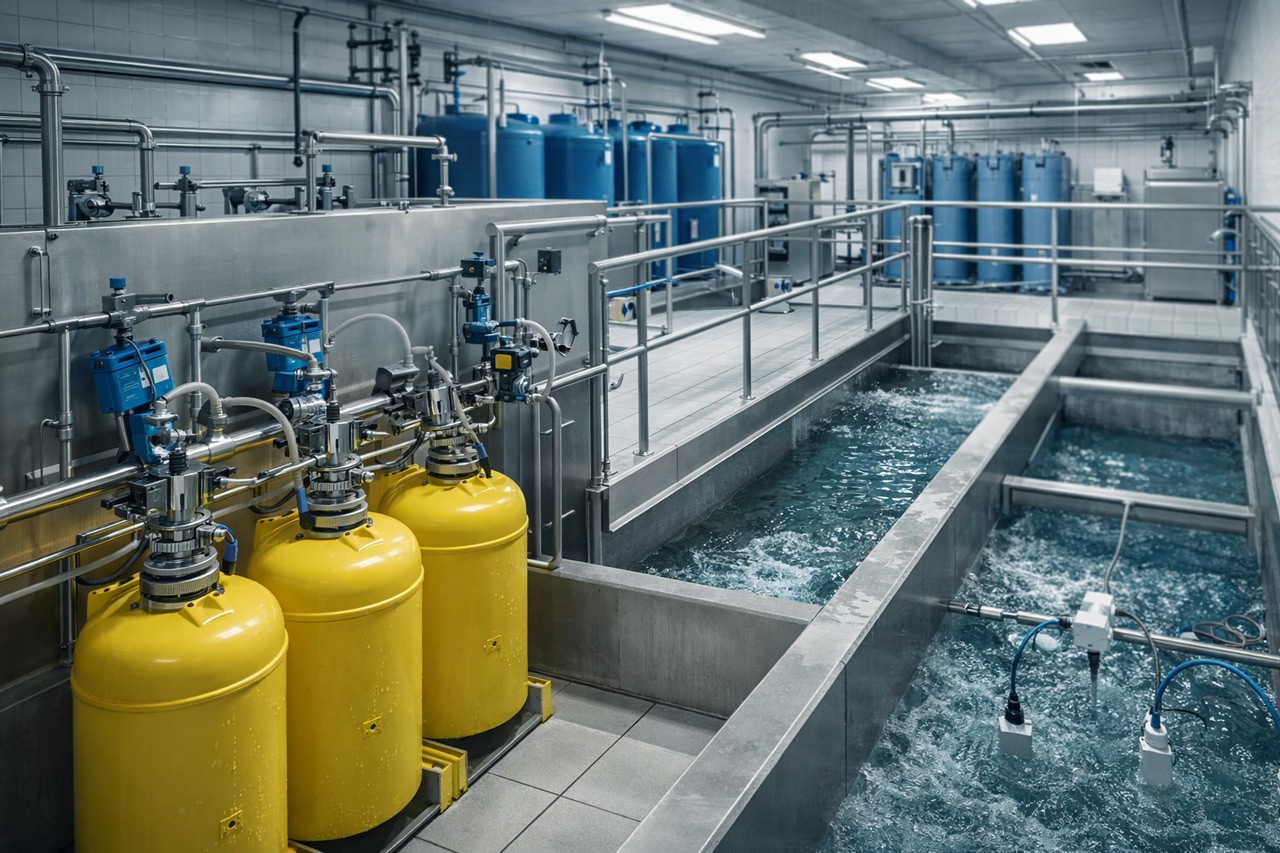

Il biossido di cloro ha un ruolo importante nella disinfezione dell’acqua per garantire la sicurezza microbiologica
Il TriBox3 è un controller digitale avanzato compatibile con tutti i sensori digitali TriOS, dotato di 4 ingressi seriali RS-232/RS-485, 6 uscite analogiche 4–20 mA e relè integrato. Supporta Modbus RTU e Modbus TCP, con connettività Ethernet (Wi-Fi opzionale) per l’integrazione in sistemi SCADA e PLC.
Il TriBox mini, controller digitale a 2 canali compatibile con tutti i sensori digitali TriOS, dotato di due uscite analogiche 4–20 mA. La comunicazione industriale avviene tramite Modbus RTU su RS-485, mentre la porta Ethernet consente l’accesso diretto all’interfaccia web per configurazione, visualizzazione dati e diagnostica.
