Sonic Water Level Meter 104

Misura rapida e non invasiva del livello statico dell’acqua senza contatto.

Il Solinst Sonic Water Level Meter mod. 104 è un freatimetro ad ultrasuoni progettato per misurare
rapidamente e in modo non invasivo la profondità del livello statico dell’acqua in pozzi,
piezometri, tubi di sondaggio e condotte chiuse.

Le letture sono compensate automaticamente in temperatura e non richiedono l’introduzione di
strumenti all’interno del pozzo.

Come funziona

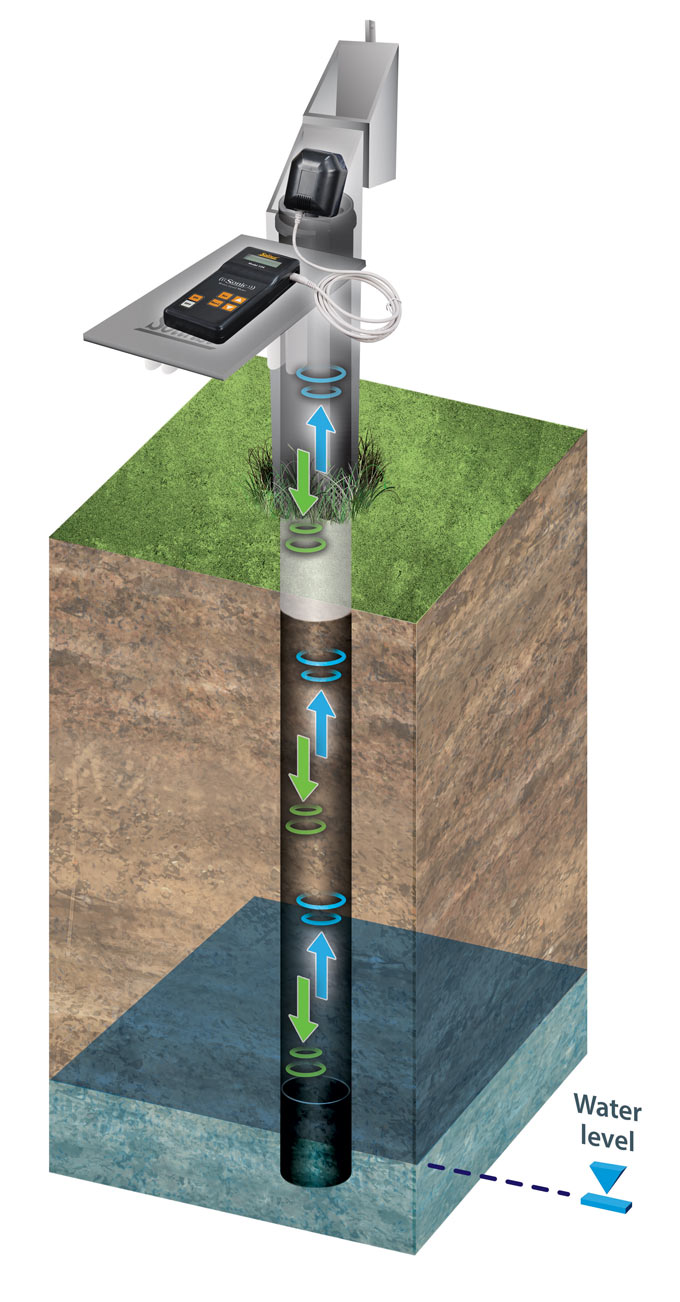

La sonda trasmette un’onda sonora all’interno del pozzo o del tubo.
L’onda viene riflessa dalla superficie dell’acqua e il sistema calcola la distanza in base al tempo di ritorno dell’impulso, utilizzando la velocità del suono corretta tramite un sensore di temperatura integrato.

Caratteristiche

• Misura del livello dell’acqua fino a 600 m.
• Funzione di risparmio energetico per prolungare la durata delle batterie.
• Impostazione di range minimo e massimo per ignorare interferenze dovute a caratteristiche note del pozzo.
• Configurazione di parametri quali diametro, offset e quote.
• Garanzia Solinst di 3 anni.
• Fornito con cover per aperture maggiori e borsa da campo.

Vantaggi del freatimetro ad ultrasuoni

• Portatile e semplice da utilizzare.
• Lettura del livello in pochi secondi.
• Compensazione automatica della temperatura.
• Nessun contatto con l’acqua: misura non invasiva.
• Nessuna necessità di decontaminazione.
• Letture non influenzate da acqua in ricaduta.
• Funzionamento anche in tubi chiusi dritti o angolati.
• Ideale in presenza di ostacoli o attrezzature già installate nel foro.

Utilizzo

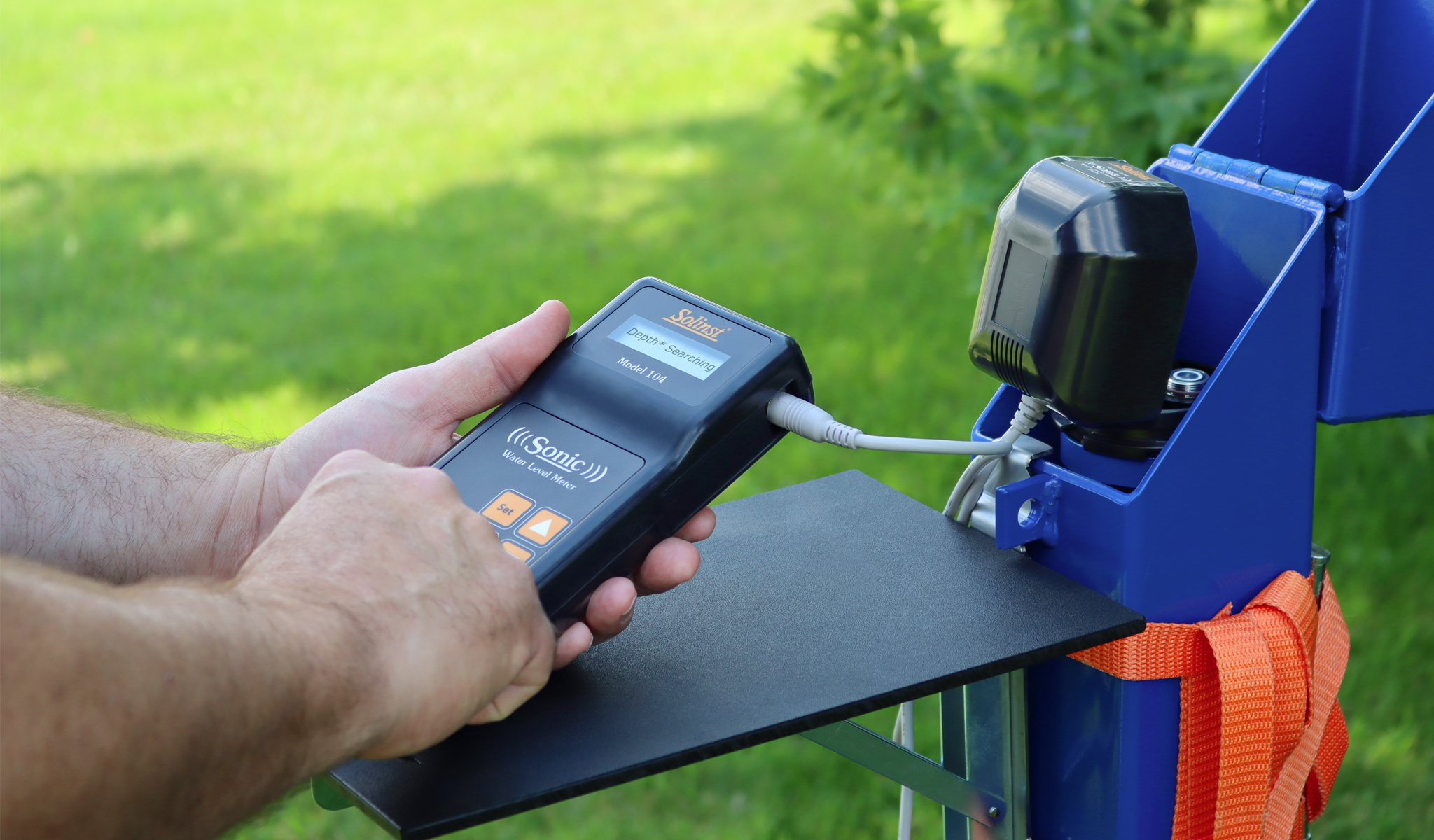

Il Solinst 104 è composto da una sonda e da un palmare con display LCD e tastiera.
Il palmare consente di accendere la sonda, leggere la profondità dell’acqua e impostare i parametri necessari per ottimizzare la misura.

L’alimentazione è fornita da 6 batterie alcaline AA sostituibili.
È possibile impostare parametri relativi al pozzo (diametro, offset, quota) e definire un range di rilevamento per migliorare l’accuratezza della lettura.

Applicazioni

• Misura del livello statico in pozzi, piezometri, tubi di sondaggio e condotte chiuse.
• Situazioni con accesso difficile o presenza di ostruzioni.
• Spazi anulare ridotti tra camicia pozzo e strumentazione installata.
• Ambienti contaminati o corrosivi.
• Monitoraggi rapidi con molti punti di misura.

Note operative e consigli per misure accurate

Condizioni ottimali di misura

Il Solinst 104 Sonic Water Level Meter fornisce letture più stabili quando l’onda sonora rimane contenuta all’interno del pozzo o del tubo di misura. In presenza di aperture ampie, parte dell’energia sonora può disperdersi all’esterno, riducendo la qualità della lettura.

Per migliorare la stabilità del segnale, è disponibile una cover/disco di chiusura che aiuta a contenere l’onda sonora; l’accessorio risulta particolarmente efficace su aperture fino a circa 20 cm (8″).

Influenza di ostruzioni interne

La presenza di tubazioni, cavi o altra strumentazione all’interno del pozzo non impedisce necessariamente la misura, poiché l’onda sonora è in grado di aggirare o superare ostacoli parziali.

Tuttavia, tali elementi possono generare riflessioni secondarie. Il Solinst 104 consente di impostare un range minimo e massimo di rilevamento, così da ignorare segnali provenienti da profondità note o indesiderate.

Profondità del pozzo e tipo di rivestimento

All’aumentare della profondità, l’onda sonora tende a perdere energia, soprattutto in pozzi con rivestimenti ruvidi o porosi che assorbono il segnale. In questi casi è possibile aumentare il guadagno per rilevare segnali più deboli.

Un guadagno eccessivo può però rendere lo strumento più sensibile al rumore. Per ottenere letture più affidabili si consiglia di restringere il range di misura concentrandolo sull’area in cui si trova il livello atteso.

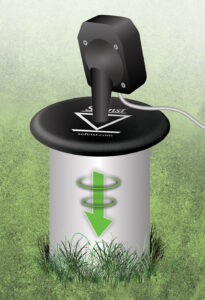

Cover per diametri larghi:

Su pozzi di diametro ampio, parte delle onde sonore possono disperdersi all’esterno riducendo la qualità della lettura.
L’uso di una cover di chiusura migliora significativamente la stabilità della misura (efficace fino a ~20 cm di diametro).

Influenza del diametro del pozzo

In pozzi o perforazioni di grande diametro, l’onda sonora tende a disperdersi maggiormente, con conseguente riduzione dell’intensità del segnale e possibile instabilità della lettura.

In queste condizioni è consigliato l’uso della cover/disco di chiusura oppure, quando possibile, di un tubo di calma (drop tube) fino al livello dell’acqua, per migliorare la propagazione dell’onda sonora.

Presenza di acqua in ricaduta

Il Solinst 104 è poco influenzato dalla presenza di acqua in ricaduta (gocciolamenti o flussi lungo la parete del pozzo), una condizione che può invece disturbare i freatimetri tradizionali a contatto. Questo rappresenta un vantaggio significativo nelle misure in campo.

Range minimo di misura

Per ottenere una misura affidabile, il livello dell’acqua deve trovarsi ad almeno 3 m dalla testa del pozzo. Al di sotto di questa distanza, il tempo di ritorno dell’onda sonora non è sufficiente per una corretta elaborazione del segnale.

Applicazioni consigliate

• Misure rapide del livello statico dell’acqua.
• Pozzi e piezometri con accesso difficoltoso o spazio ridotto.
• Presenza di strumentazione già installata nel foro.
• Tubi chiusi, inclinati o parzialmente ostruiti.
• Ambienti contaminati o corrosivi, dove è preferibile evitare il contatto diretto con l’acqua.
• Campagne di misura con numerosi punti, per ridurre tempi operativi e procedure di decontaminazione.
