Indicatore di rivestimento metallico e profondità totale del pozzo

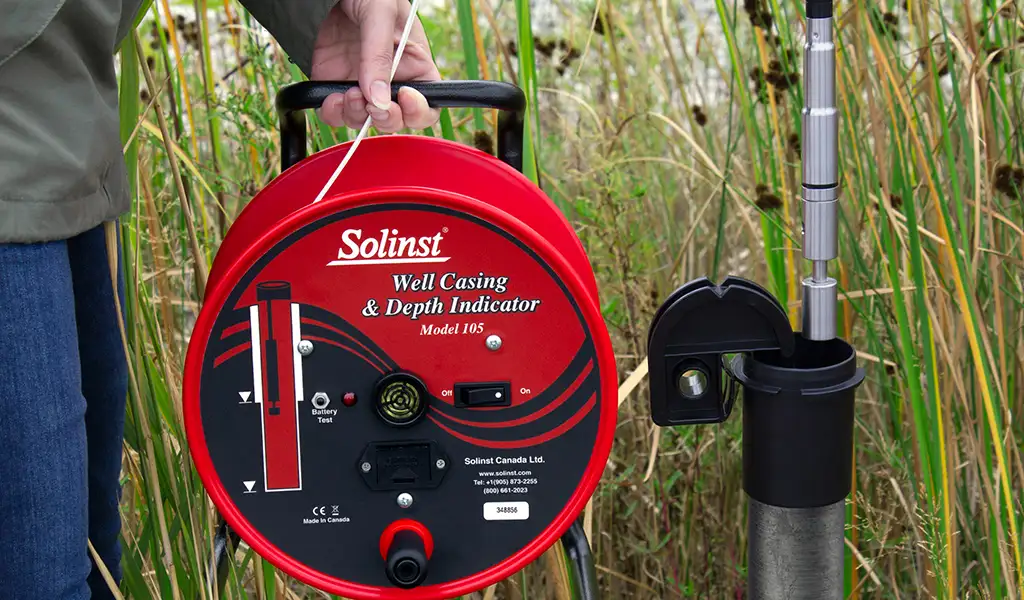

Il Solinst Model 105 “Well Casing & Depth Indicator” è uno strumento professionale progettato per individuare la presenza e la profondità del rivestimento metallico di un pozzo e per misurare la profondità totale del fondo pozzo, senza necessità di sostituire la sonda.
È particolarmente indicato durante le fasi di realizzazione, ispezione e manutenzione di pozzi e piezometri, così come nelle operazioni di installazione di strumenti downhole e sistemi di completamento.
Principio di funzionamento
Il Model 105 utilizza una sonda in acciaio inox a doppia funzione:
- un sistema magnetico interno per rilevare la presenza del rivestimento metallico del pozzo;
- un sensore meccanico a pistone per individuare il contatto con il fondo del pozzo.
Quando la sonda è adiacente a una camicia metallica (ad esempio acciaio), il circuito magnetico si chiude attivando segnalazioni acustiche e luminose. Al termine del rivestimento, il segnale si interrompe.
Durante la misura della profondità totale, il contatto del pistone con il fondo del pozzo attiva una segnalazione distinta, consentendo una lettura chiara e affidabile della quota.
Caratteristiche principali
- Sonda unica per rilevamento del rivestimento e misura della profondità totale
- Sonda in acciaio inox AISI 316 completamente sommergibile
- Nastro piatto ad alta resistenza, non estensibile
- Marcatura laser permanente conforme agli standard di misura
- Segnalazione visiva e acustica integrata
- Struttura robusta per utilizzo in campo
Caratteristiche tecniche
| Lunghezze standard | 30, 60, 100, 150, 250, 300 m |
| Lunghezza massima disponibile | Fino a 600 m |
| Funzioni di misura | Individuazione rivestimento metallico e misura profondità totale del pozzo |
| Sonda | Sonda a doppia funzione con sistema magnetico e pistone meccanico |
| Dimensioni sonda | Ø 22 mm, lunghezza 193 mm |
| Peso sonda | Circa 280 g |
| Sommergibilità sonda | Per tutta la lunghezza del nastro |
| Materiali parti sommergibili | PVDF, Santoprene®, Delrin®, Viton®, Acciaio Inox 316 |
| Nastro di misura | Nastro piatto da 10 mm, non estensibile, marcatura laser permanente |
| Precisione di misura | ±0,06 m (±0,2 ft) |
| Segnalazione | Cicalino acustico e indicatore luminoso a LED |
| Grado di protezione tamburo | IP64 |
| Alimentazione | Batteria alcalina da 9 V |
| Temperatura operativa | Telaio: -20 °C / +50 °C – Sonda e nastro: -20 °C / +80 °C |
| Calibrazione | Non richiesta |
| Garanzia | 3 anni |
Ambiti di applicazione
- Individuazione della profondità del rivestimento metallico
- Misura della profondità totale di pozzi e piezometri
- Installazione di strumenti downhole
- Installazione di packer e sistemi telescopici
- Verifica della costruzione di pozzi esistenti
- Interventi di idrofratturazione
- Disattivazione e chiusura di pozzi
Nastro di misura
Il Model 105 utilizza un nastro piatto in materiale resistente a corrosione e agenti chimici, con elevata resistenza alla trazione per sostenere il peso della sonda.
La particolare geometria del nastro riduce l’adesione alle superfici bagnate e garantisce una discesa verticale stabile anche a grandi profondità.
- Marcatura laser metrica o in piedi, a seconda della versione
- Precisione conforme agli standard NIST ed europei
- Lunghezze disponibili fino a 600 m
Sonda in acciao inox
La sonda del Solinst Modello 105 è realizzata in acciaio inox AISI 316 ed è progettata per svolgere due funzioni in un unico corpo compatto: il rilevamento del rivestimento metallico del pozzo e la misura della profondità totale. All’interno della sonda è integrato un sistema magnetico ad alta sensibilità che attiva le segnalazioni acustiche e luminose quando la sonda è in prossimità di camicie metalliche. Un pistone meccanico posto all’estremità inferiore consente invece di individuare con precisione il contatto con il fondo del pozzo. La sonda è completamente sommergibile per tutta la lunghezza del nastro ed è progettata per garantire affidabilità e durata anche in condizioni di utilizzo gravose.
Struttura e usabilità
Il tamburo è progettato per garantire equilibrio e scorrimento fluido del nastro, con impugnatura ergonomica, freno integrato e alloggiamento dedicato per la sonda, in modo da facilitare le operazioni di discesa e recupero anche durante misure ripetute.
La struttura bilanciata consente un controllo stabile del nastro e riduce vibrazioni e torsioni, migliorando la precisione operativa soprattutto in presenza di lunghezze elevate o durante l’utilizzo in condizioni di campo non ottimali.
La batteria è alloggiata in un vano facilmente accessibile sul pannello frontale, con pulsante di test per la verifica immediata dello stato di alimentazione, permettendo un rapido controllo dello strumento prima e durante le operazioni di misura.
Affidabilità
Il Solinst Model 105 è uno strumento semplice, robusto e affidabile, pensato per l’uso intensivo in cantiere e in contesti di monitoraggio ambientale, con una lunga durata nel tempo e componenti sostituibili.
La progettazione orientata alla solidità meccanica e alla facilità di manutenzione consente di mantenere prestazioni costanti anche dopo cicli di utilizzo prolungati, riducendo i fermi operativi e garantendo continuità nelle attività di misura.
Utilizzo del rilevatore Solinst 105:
Note operative
Il Solinst Model 105 utilizza un sistema di segnalazione acustica e luminosa per guidare l’operatore durante le misure e ridurre il rischio di interpretazioni errate sul campo. Quando la sonda è adiacente a un rivestimento metallico, il sistema magnetico interno attiva una sequenza di segnali rapidi intermittenti con luce lampeggiante, consentendo di individuare con precisione l’inizio e la fine della camicia metallica e di verificarne la continuità lungo l’asse del pozzo.
La variazione del segnale fornisce un riscontro immediato e intuitivo, permettendo all’operatore di distinguere chiaramente le diverse condizioni operative senza la necessità di controlli visivi continui sul tamburo o sul nastro.
Durante la misura della profondità totale del pozzo, il contatto del pistone con il fondo attiva una segnalazione distinta, caratterizzata da segnali lenti intermittenti e luce lampeggiante. Questa differenziazione rende immediatamente riconoscibile il raggiungimento del fondo anche in presenza di pozzi profondi, acque torbide o condizioni ambientali che limitano la visibilità.
Controlli preliminari e manutenzione ordinaria
Prima dell’utilizzo è possibile verificare rapidamente il corretto funzionamento dello strumento tramite il pulsante di test batteria, che controlla il circuito principale e le segnalazioni, consentendo di individuare tempestivamente eventuali anomalie di alimentazione o di funzionamento elettronico.
Questa verifica preliminare è particolarmente utile prima di iniziare campagne di misura prolungate o operazioni in siti difficilmente accessibili, dove un controllo preventivo riduce il rischio di interruzioni operative.
Dopo ogni utilizzo si raccomanda di riavvolgere accuratamente il nastro sul tamburo, asciugare la sonda e riporla nell’apposito supporto, in modo da preservare l’integrità dei componenti e mantenere lo strumento pronto per l’impiego successivo.
La sonda, il nastro e il telaio possono essere puliti con detergenti non abrasivi e acqua tiepida; il tamburo non deve essere immerso. Una pulizia periodica del pistone e del sistema magnetico interno contribuisce a mantenere l’affidabilità delle segnalazioni nel tempo, riducendo l’usura e garantendo prestazioni costanti anche in caso di utilizzo intensivo.
Rilevamento del rivestimento metallico:

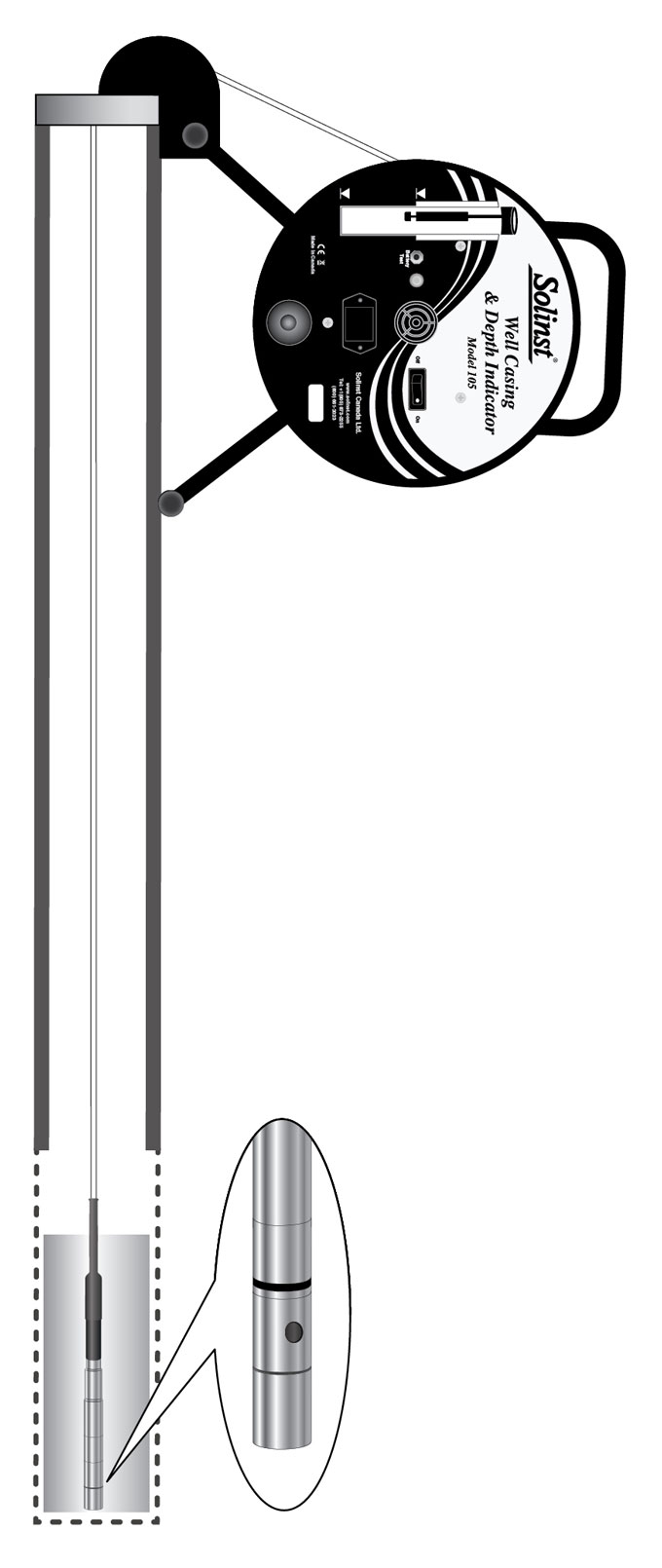

Misura del fondo pozzo:
Nastro piatto in PVDF marcato al laser
Il freatimetro utilizza un
nastro piatto in PVDF (polivinilidene fluoruro) di alta qualità,
selezionato per l’elevata stabilità dimensionale e la resistenza meccanica.
Caratteristiche del nastro:
- Marcatura permanente al laser ogni millimetro
- Elevata precisione di lettura e assenza di allungamento nel tempo
- Sette conduttori intrecciati in acciaio inox integrati nel nastro, che garantiscono:
- elevata resistenza alla corrosione
- robustezza meccanica
- affidabilità della continuità elettrica
- Profilo “dog-bone” che riduce l’adesione alle superfici bagnate del pozzo
- Ottima verticalità durante la discesa, anche in fori profondi
Lunghezze standard: 30, 60, 100, 150, 250, 300 m. Disponibili lunghezze fino a 600 m.
LM2: scala in piedi e decimi, con marcatura ogni 1/100 ft
LM3: scala metrica, con marcatura in metri e centimetri (ogni mm)
Guida Nastro:
Ogni freatimetro è dotato di una una pratica guida per il nastro, che oltre a proteggerlo da eventuali danni causati dallo sfregamento con il bordo del piezometro.

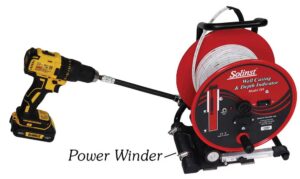

Avvoglitore 101 “Power Winder”:
tra gli accessori disponibili, il Power Winder, consente l’avvoglimento del nastro dei freatimetri e gli interface meter Solinst, mediante l’utilizzo di un semplice trapano/avvitatore.
La guida nastro può essere utilizzata anche per agganciare direttamente lo strumento al bordo del piezometro.
La tacca centrale consente una comoda lettura del livello.
Deragliatore “101 Lateral Winder”:
Utilizzato con o senza il Power Winder, permette un avvolgimento ordinato del nastro sul tamburo.
Conduttori in acciaio inox
Il nastro integra 13 fili in acciaio inox e
6 fili in acciaio inox rivestiti in rame, che garantiscono:
- elevata resistenza alla corrosione
- ottima robustezza meccanica
- totale assenza di allungamento
Versioni disponibili
- LM2 – Piedi e decimi di piede
Marcature ogni 1/100 di ft - LM3 – Metri e centimetri
Marcature ogni millimetro
Certificazioni e tracciabilità metrologica
Il freatimetro Solinst Modello 105 è conforme ai principali requisiti normativi e di qualità:
- Marcatura CE
Conforme alle direttive europee applicabili in materia di sicurezza e compatibilità elettromagnetica. - Tracciabilità NIST
Le marcature del nastro sono calibrate e tracciabili agli standard del National Institute of Standards and Technology (NIST),
garantendo accuratezza, ripetibilità e affidabilità delle misure nel tempo. - Materiali idonei per uso ambientale
Progettato per l’impiego in ambienti umidi e in acque con diversa composizione chimica.
