Scandaglio – Tag Line 103
Il Solinst Tag Line – Modello 103 è uno scandaglio professionale progettato per la misura manuale della profondità di pozzi e perforazioni e per il supporto alle operazioni di installazione di sistemi e strumentazione downhole. Utilizza un peso in acciaio inox collegato a un cavo o a un nastro marcato con incisione laser permanente, consentendo di determinare con precisione la profondità del fondo pozzo o la quota di strati intermedi come sabbia o bentonite.
Il Tag Line è stato originariamente sviluppato per l’impiego durante la costruzione di pozzi di monitoraggio, dove è fondamentale conoscere con accuratezza la posizione degli strati di riempimento durante le fasi di completamento. Grazie alla semplicità costruttiva e alla possibilità di rimuovere rapidamente il peso terminale, lo strumento è oggi ampiamente utilizzato anche come linea di supporto multiuso per una vasta gamma di applicazioni in ambito ambientale e idrogeologico.
Principio di funzionamento
Il Tag Line utilizza un peso agganciato a un cavo in acciaio inox multifilare rivestito in PVDF oppure a un nastro piatto interamente in PVDF, entrambi dotati di marcatura laser permanente ad alta precisione. Il peso viene calato all’interno del pozzo fino a quando il cavo o il nastro va in bando, indicando il raggiungimento del fondo o dello strato di interesse.
Una volta raggiunto il punto desiderato, il peso viene sollevato leggermente per eliminare il gioco della linea, consentendo una lettura accurata della profondità. La misura viene effettuata prendendo come riferimento la sommità del rivestimento del pozzo oppure il punto di misura definito dalla Tape Guide. Il peso può essere sganciato rapidamente, permettendo l’utilizzo del cavo o del nastro come linea di supporto per altre operazioni.
Applicazioni
Il Tag Line è uno strumento estremamente versatile e può essere utilizzato in numerose applicazioni di campo. È ideale per la misura della profondità totale di pozzi e perforazioni, per il controllo delle profondità durante l’installazione di pozzi di monitoraggio e per l’individuazione della quota di strati di sabbia o bentonite durante la costruzione di sistemi multilevel.
Con il peso rimosso, il Tag Line può essere utilizzato come linea di supporto per il posizionamento e il recupero di pompe portatili, bailer, campionatori discreti, packer e datalogger. La marcatura laser consente di conoscere in ogni momento la profondità esatta alla quale è posizionata la strumentazione, facilitando operazioni di pompaggio, test di spurgo, slug test e profilazioni di pozzo.
Caratteristiche tecniche
| Lunghezze standard | 30, 60, 100, 150, 250, 300 m |
| Lunghezze disponibili | Da 30 m a 300 m (altre lunghezze su richiesta) |
| Funzione principale | Misura manuale della profondità e linea di supporto per strumentazione |
| Elemento terminale | Peso in acciaio inox removibile con estremità rastremate |
| Versione con cavo coassiale in acciaio inox rivestito in PVDF | Wireline multifilare in acciaio inox con rivestimento esterno in PVDF e marcatura laser |
| Cavo coassiale – Diametro | 1,6 mm |
| Cavo coassiale – Resistenza minima | 122 kg |
| Cavo coassiale – Marcatura | Laser permanente ogni 5 cm oppure ogni 1/10 ft |
| Versione con nastro piatto in PVDF | Nastro piatto in PVDF da 10 mm con marcatura laser |
| Nastro piatto PVDF – Resistenza minima | 100 kg |
| Nastro piatto PVDF – Marcatura | Laser permanente ogni mm oppure 1/100 ft |
| Tipologia nastro PVDF | Sezione “dog bone” per ridurre l’adesione a superfici bagnate e favorire una discesa verticale stabile |
| Peso standard | 0,68 kg – 19 mm x 30 cm |
| Peso stretto opzionale | 0,30 kg – 13 mm x 30 cm |
| Guida Nastro | Inclusa; migliora l’accuratezza di lettura e protegge la linea da spigoli del rivestimento (supporto tamburo solo per versioni small) |
| Telaio | Tamburo autoportante con impugnatura, freno e supporto dedicato per il peso |
| Garanzia | 3 anni |
Versioni disponibili: cavo in acciaio inox o nastro piatto in PVDF
Il Solinst Tag Line – Modello 103 è disponibile in due configurazioni principali, differenziate dal tipo di linea di misura e supporto: cavo in acciaio inox multifilare rivestito in PVDF oppure nastro piatto interamente in PVDF. La scelta della versione dipende dal tipo di applicazione, dalle condizioni del sito e dalle esigenze operative.
Versione con cavo in acciaio inox rivestito in PVDF
La versione con cavo in acciaio inox multifilare rivestito in PVDF utilizza una wireline flessibile da 1,6 mm (1/16″) con elevata resistenza meccanica. Il cavo è marcato al laser ogni 5 cm oppure ogni 1/10 di piede ed è progettato per garantire robustezza, affidabilità e lunga durata durante l’uso in cantiere.
Questa configurazione è particolarmente indicata quando il Tag Line viene utilizzato come linea di supporto per la calata e il recupero di pompe, bailer, packer o altra strumentazione, grazie all’elevata resistenza alla trazione e alla buona tolleranza a sollecitazioni meccaniche.

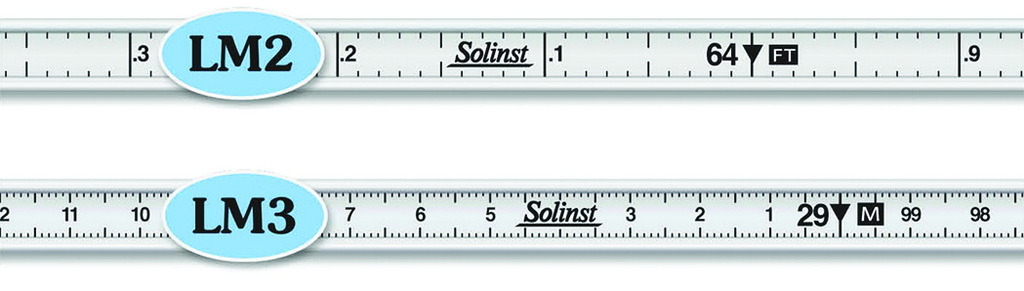

Versione con nastro piatto in PVDF
La versione con nastro piatto interamente in PVDF da 10 mm è progettata per massimizzare la precisione e la leggibilità della misura. Il nastro presenta una sezione a “dog bone” che riduce l’adesione alle superfici bagnate e consente una discesa verticale più stabile.
Il nastro piatto è marcato al laser ogni millimetro oppure ogni 1/100 di piede. Questa versione è particolarmente adatta alle misure di profondità durante la costruzione e il completamento dei pozzi, quando è richiesta una lettura rapida, chiara e ripetibile.
Criteri di scelta
- Cavo in acciaio inox rivestito in PVDF: consigliato per utilizzo come linea di supporto, applicazioni multiuso e condizioni di campo più gravose.
- Nastro piatto in PVDF: consigliato per misure di profondità precise, letture frequenti e attività di completamento del pozzo.

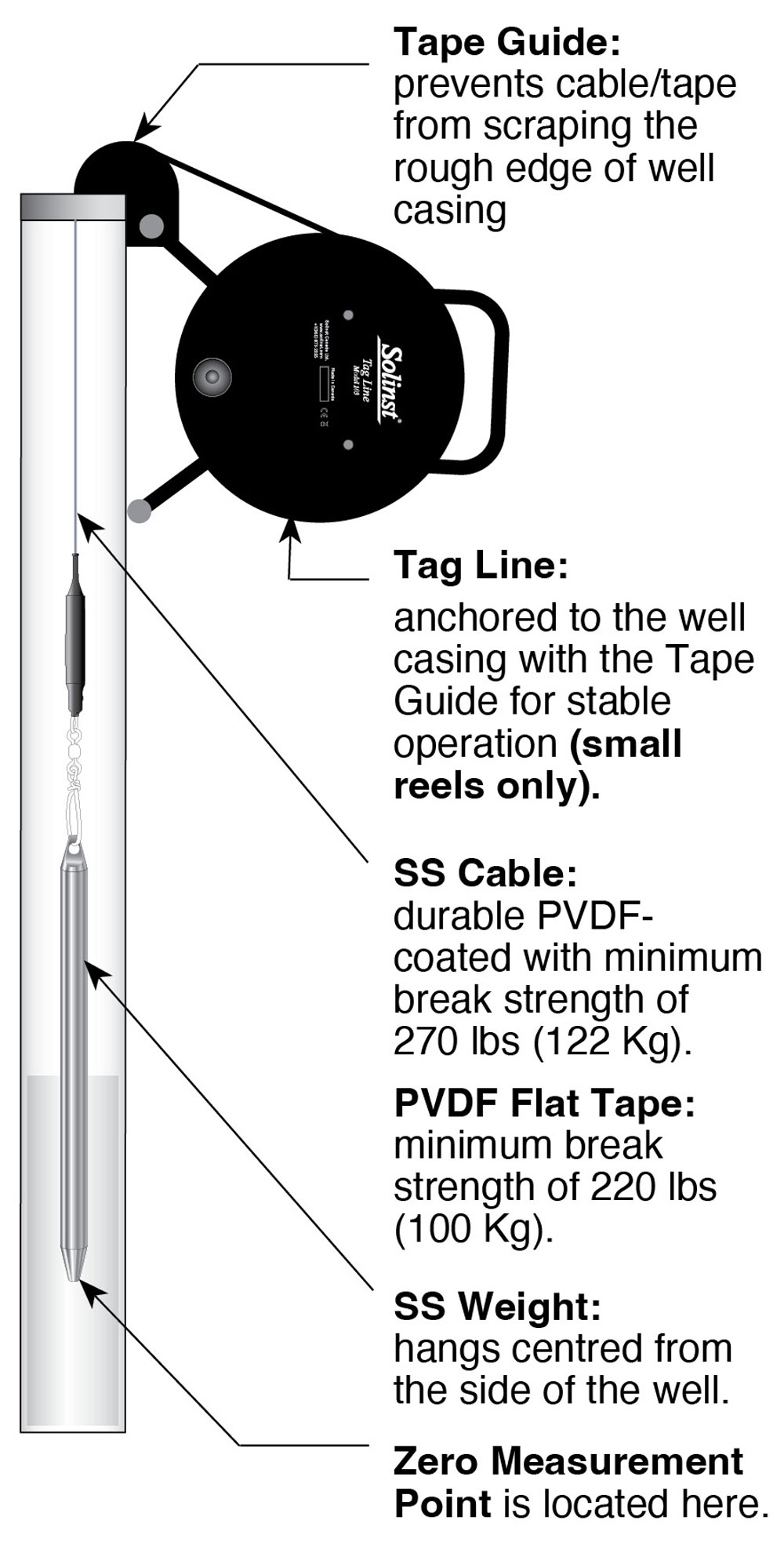

Guida nastro
Ogni Tag Line è fornito con una Tape Guide, progettata per migliorare l’accuratezza delle letture, proteggere il cavo o il nastro da spigoli vivi del rivestimento del pozzo e consentire una discesa rettilinea del peso lungo il lato del pozzo.
Cavo coassiale vs Nastro piatto:
| Caratteristica | Cavo coassiale | Nastro piatto |
| Funzione principale | Supporto e misura | Misura di profondità |
| Resistenza meccanica | Molto elevata | Elevata |
| Leggibilità della marcatura | Buona | Molto elevata |
| Stabilità in discesa | Buona | Ottima |
| Applicazioni tipiche | Pompe, bailer, packer | Costruzione e completamento pozzi |
La guida nastro facilita inoltre la ripetibilità delle misure, rendendo più semplice il confronto di letture effettuate da operatori diversi o in momenti differenti. Per i modelli di tamburo di piccole dimensioni, la guida può essere utilizzata anche come supporto del tamburo stesso; per i tamburi medi e grandi si raccomanda l’appoggio a terra, utilizzando la guida nastro esclusivamente come protezione del cavo o del nastro.
L’utilizzo della guida nastro introduce un offset di misura rispetto alla sommità del rivestimento, chiaramente indicato sulla guida stessa, che può essere facilmente compensato sottraendo il valore indicato.
Struttura e usabilità
Il cavo o il nastro è montato su un tamburo autoportante robusto, dotato di impugnatura per il trasporto, freno integrato e supporto dedicato per il peso. La struttura è progettata per garantire stabilità durante l’uso e una gestione agevole del cavo o del nastro anche in condizioni operative complesse.
Il peso sospeso lateralmente al pozzo consente un allineamento corretto della linea, migliorando la ripetibilità delle misure e riducendo l’usura dei componenti. Il freno integrato permette un controllo progressivo della discesa e del recupero, aumentando la sicurezza operativa.
Note operative
Il Tag Line non è progettato per applicazioni di sollevamento pesante, ma come dispositivo per la calata, il supporto e lo stoccaggio del cavo o del nastro. Quando utilizzato per il recupero di strumenti, è importante ridurre la tensione sulla linea sollevando manualmente il carico prima di riavvolgere sul tamburo.
Un utilizzo corretto del freno e della Tape Guide contribuisce a preservare l’integrità del cavo o del nastro e a garantire una maggiore durata dello strumento nel tempo, riducendo il rischio di danneggiamenti accidentali.
Controlli preliminari e manutenzione ordinaria
Dopo ogni utilizzo si raccomanda di riavvolgere con cura il cavo o il nastro sul tamburo, asciugare il peso e riporlo nell’apposito supporto. Il cavo, il nastro, il peso e il tamburo possono essere puliti con detergenti non abrasivi e acqua tiepida.
L’uso della Tape Guide e di una custodia per il trasporto contribuisce in modo significativo ad aumentare la vita utile dello strumento. I principali componenti, come pesi, tamburi, cavi, nastri e kit di giunzione, sono disponibili come parti di ricambio.
Affidabilità
Il Solinst Tag Line – Modello 103 è uno strumento essenziale, robusto e affidabile, progettato per accompagnare nel tempo le attività di installazione e monitoraggio dei pozzi. La qualità dei materiali e la semplicità costruttiva garantiscono precisione, durata e continuità operativa anche in contesti di utilizzo intensivo.

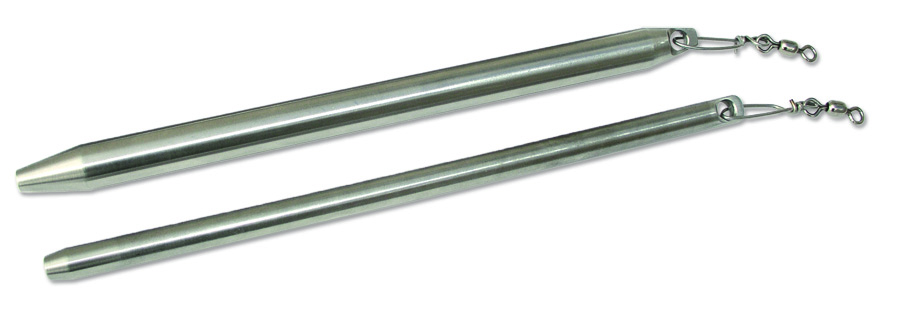

Puntali in acciaio inox
Il Solinst Tag Line – Modello 103 utilizza puntali in acciaio inox AISI 316, disponibili nelle seguenti configurazioni:
- Puntale standard in acciaio inox AISI 316 da 19 mm x 30 cm – 0,68 kg
- Puntale opzionale a diametro ridotto in acciaio inox AISI 316 da 13 mm x 30 cm – 0,30 kg
I puntali in acciaio inox sono intercambiabili e progettati per individuare il fondo del pozzo e supportare le misure manuali di profondità. Sono collegati al cavo o al nastro tramite un sistema di aggancio rapido e presentano un profilo rastremato che riduce il rischio di incastro durante la discesa e il recupero.
La scelta del puntale più idoneo consente di adattare lo strumento al diametro del pozzo e alle condizioni operative, migliorando la scorrevolezza in discesa e la precisione della misura. L’utilizzo del puntale corretto contribuisce inoltre a ridurre le sollecitazioni sulla linea di misura.
Il puntale può essere rapidamente rimosso e il gancio può essere utilizzato per connettere pompe, bailer, packer, sonde multiparametriche e qualsiasi altro strumento che debba essere calato in pozzo con precisione e in sicurezza. Questa versatilità rende il Tag Line uno strumento multifunzione particolarmente apprezzato nelle attività di campo.
| Puntale | Materiale | Peso | Dimensioni |
| Standard | Acciaio inox AISI 316 | 0,68 kg | 19 mm x 30 cm |
| Diametro ridotto | Acciaio inox AISI 316 | 0,30 kg | 13 mm x 30 cm |
Utilizzi del Tag-Line 103
Misura della profondità

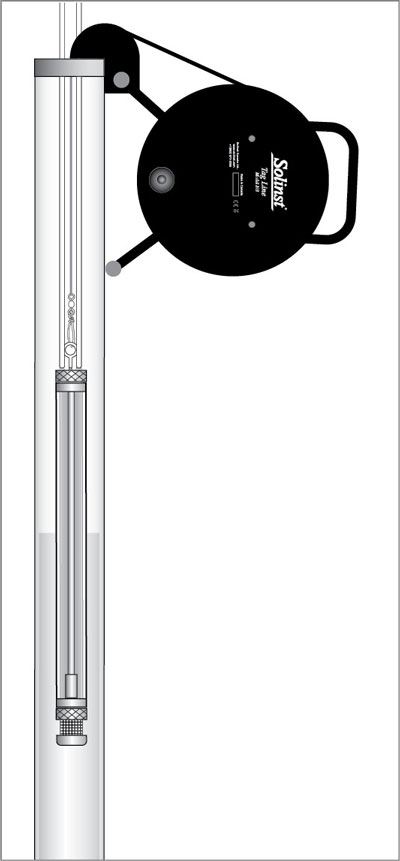

Utilizzo con la Bladder Pump e la DVP 407 e 408

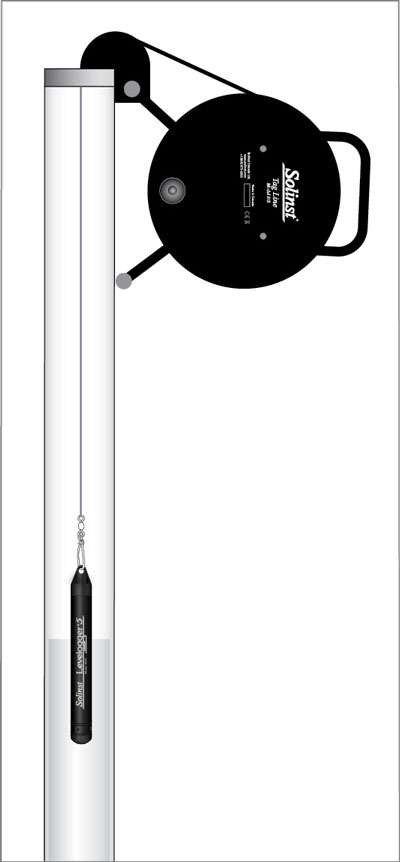

Posizionamento Levelogger e altri strumenti

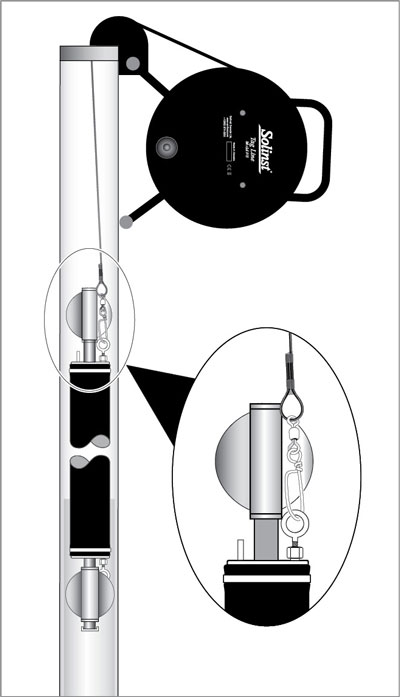

Posizionamento di packer a bassa pressione
Accessori

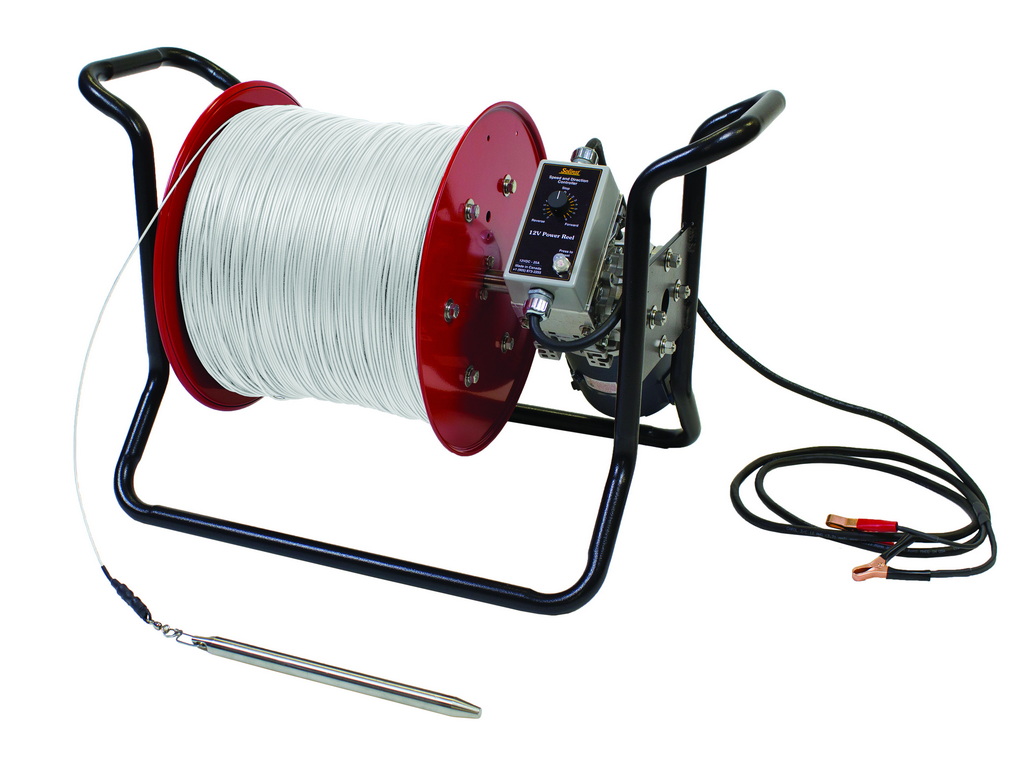

Tag-Line 103 con Power Reel elettrico
Tag-Line 103 con Power Winder e avvitatore
Deragliatore utilizzabile con i freatimetri Solinst
Guida nastro di protezione
