K-114
Convertitori per la gestione e lo scarico dati dai datalogger Keller
I convertitori K114 rendono possibile la comunicazione tra i dispositivi KELLER con interfaccia RS485 e un computer mediante porta USB.
Il convertitore di interfaccia K-114 consente:
- Comunicazione USB – RS485 (half-duplex)
- Alimentazione dei dispositivi collegati (12 VDC)
- Misurazione del voltaggio del segnale applicato (0 – 12 VDC)
- Misurazione dell’assorbimento di corrente dei consumatori finali (0 – 40 mA)
- Visualizzazione dello stato e della configurazione ottica (LED)
- Isolamento galvanico tra computer e convertitore
- Attivazione selettiva dell’eco, delle resistenze di polarizzazione o di una resistenza di terminazione
Il convertitore K-114 visualizza lo stato della connessione e i parametri di configurazione selezionati, indicati dai LED di stato.
K-114
|
Alimentazione al sensore finale (senza alimentatore) |
12 VDC / max. 40 mA |
|
Alimentazione esterna (con alimentatore) |
12…20 VDC / < 150 mA |
|
Tensione di Ingresso |
0…12 VDC / accuratezza 0,3 %FS (RI ≥ 30 kΩ) |
|
Risoluzione della Tensione di Ingresso |
< 0,016 V |
|
Misurazione della corrente |
0…40 mA / accuratezza 0,3 %FS |
|
Risoluzione della misurazione della corrente |
< 0,05 mA |
|
Interfaccia / tipo di connettore |
USB 2.0 / mini USB-B |
|
Parametri di configurazione RS485 |
eco / polarizzazione (2 x 560 Ω) / terminazione (120 Ω) |
|
Velocità di trasmissione RS485 (slow) |
fino a 250 kbps |
|
Velocità di trasmissione (high) |
fino a 3 Mbps |
|
Dispositivi bus RS485 |
fino a 128 dispositivi bus (1/4 unità di carico) |
|
Lunghezza cavo RS485 |
0,75 m |
|
Temperatura di stoccaggio / di funzionamento |
-10…50 °C |
|
Dimensioni |
A x L x P 56 × 31 × 24 mm |
|
Peso |
90 g |
|
Grado di protezione |
IP40 |
K-114
Applicazione:
DCX-16, DCX-22, DCX-25PVDF, DCX-38, LEO-Record, LEX1, ARC1 LPX, MPX, HPX
Connettore USB:
cavo USB 1 m (A mini / B)
Connettore RS485:
connettore Fischer serie 103/5 pin (m)
Lunghezza complessiva del cavo: 1,75 m
K-114-A
Applicazione:
trasmettitori di pressione della linea X con uscita cavo
Connettore USB: cavo USB 1 m (A mini / B)
Connettore RS485: morsetto a innesto avvitabile a 4 pin (MC 1,5 / 4-ST-3.81)
Lunghezza complessiva del cavo: 1 m
Soluzioni wireless
Unità di trasmissione a distanza
Sono disponibili una serie di dispositivi per la misurazione e la trasmissione dei dati di livello rilevati dalle sonde ori della pressione attraverso interfacce senza fili come LoRa, Bluetooth, 2G, 3G, 4G e RFID. Avvisi di allarme, uscite di commutazione e ulteriori extra completano la gamma di funzionalità.

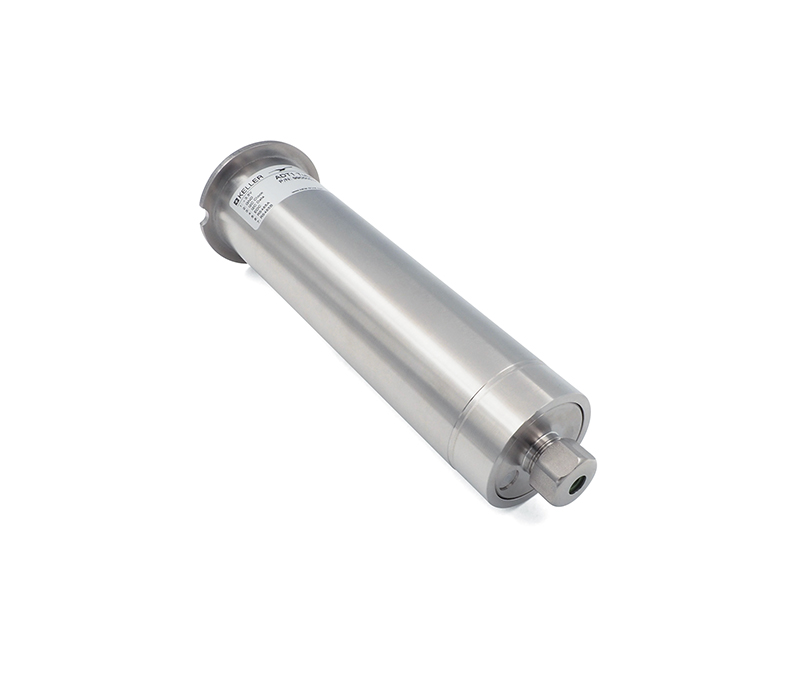

ADT1-Tube
Caratteristiche:
- Connettività: NB-IoT / LTE-M / LoRa
- Interfacce dei sensori: RS485, I2C
- Ciclo di vita della batteria: Fino a 5 anni
- Dimensioni: ø 42,4 mm x 165 mm
Caratteristiche particolari: per piezometri da 2″

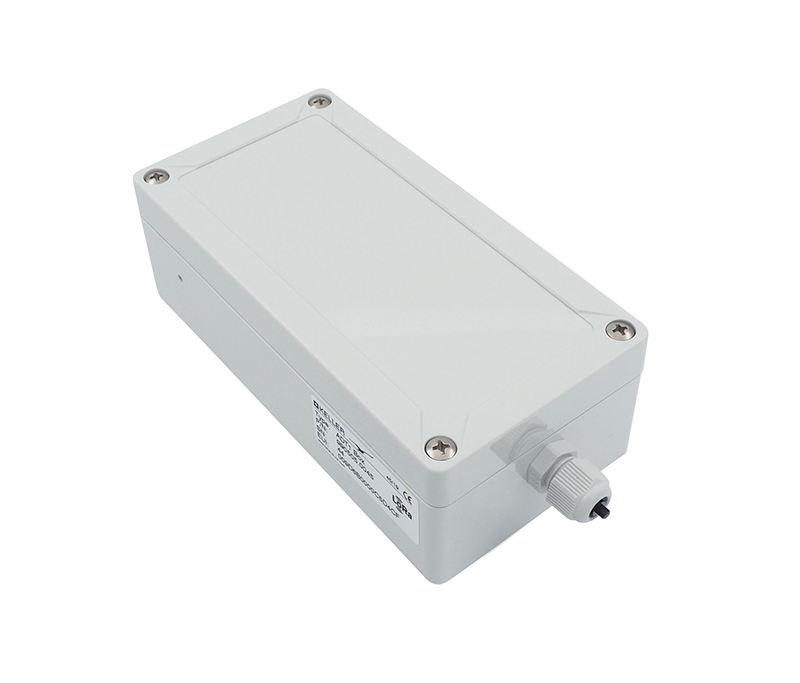

Caratteristiche:
- Connettività: NB-IoT / LTE-M / LoRa
- Interfacce dei sensori: RS485, I2C
- Ciclo di vita della batteria: Fino a 5 anni
- Dimensioni: 162 x 82 x 55 mm
Caratteristiche particolari: per installazione a parete

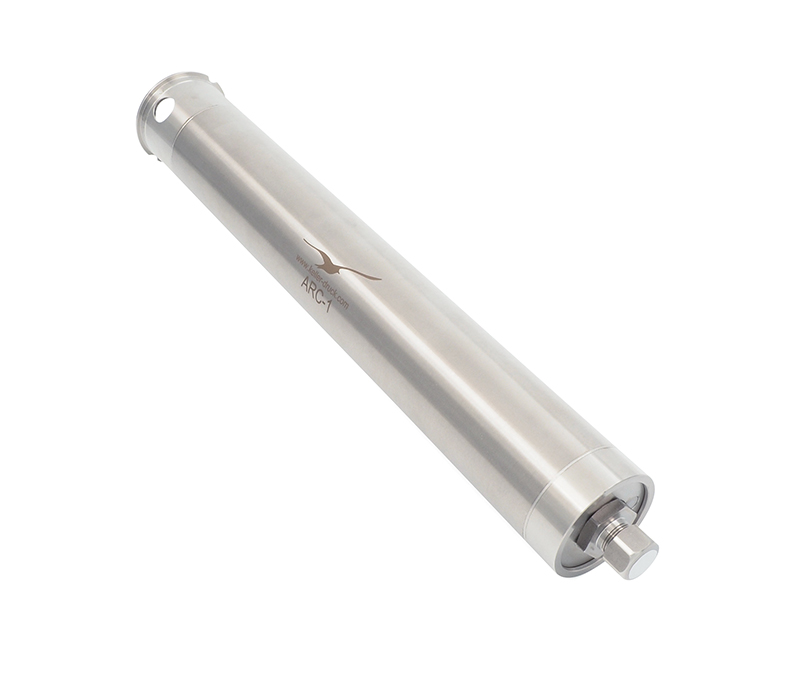

Caratteristiche:
- Connettività: 2G / 3G / 4G / NB-IoT / LTE-M / LoRa
- Interfacce dei sensori: RS485, SDI-12, analogico, digitale
- Ciclo di vita della batteria: Fino a 10 anni
- Dimensioni: ø 48 mm x 330mm
- Caratteristiche particolari: per piezometri da 2″
- Batteria: Litio / DD / 3,9 V / 35 Ah
- Capacità di memoria: 56.000

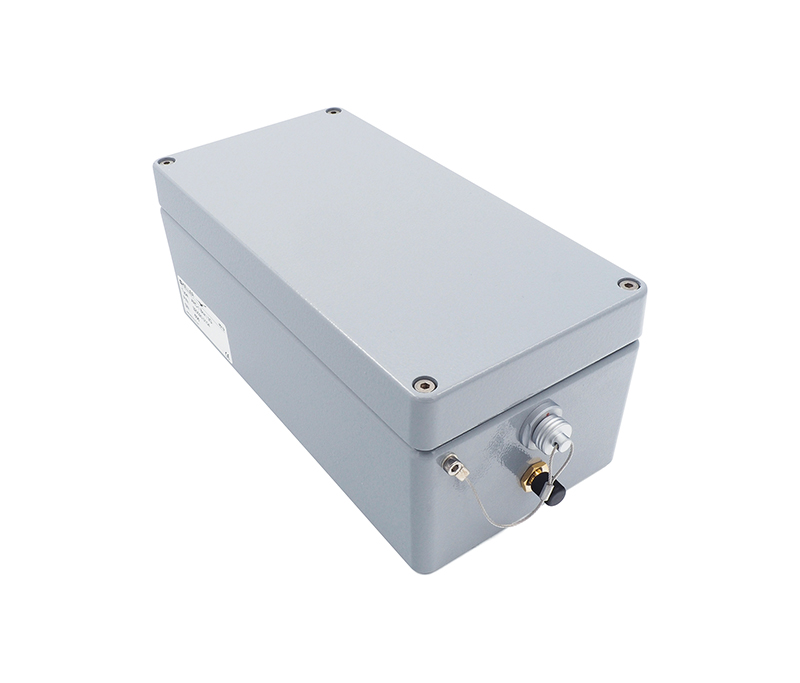

ARC1-BOX
Caratteristiche:
- Connettività: 2G / 3G / 4G / NB-IoT / LTE-M / LoRa
- Interfacce dei sensori: RS485, SDI-12, analogico, digitale
- Ciclo di vita della batteria: Fino a 10 anni
- Dimensioni: 200 x 100 x 81 mm
- Caratteristiche particolari: per installazione a parete

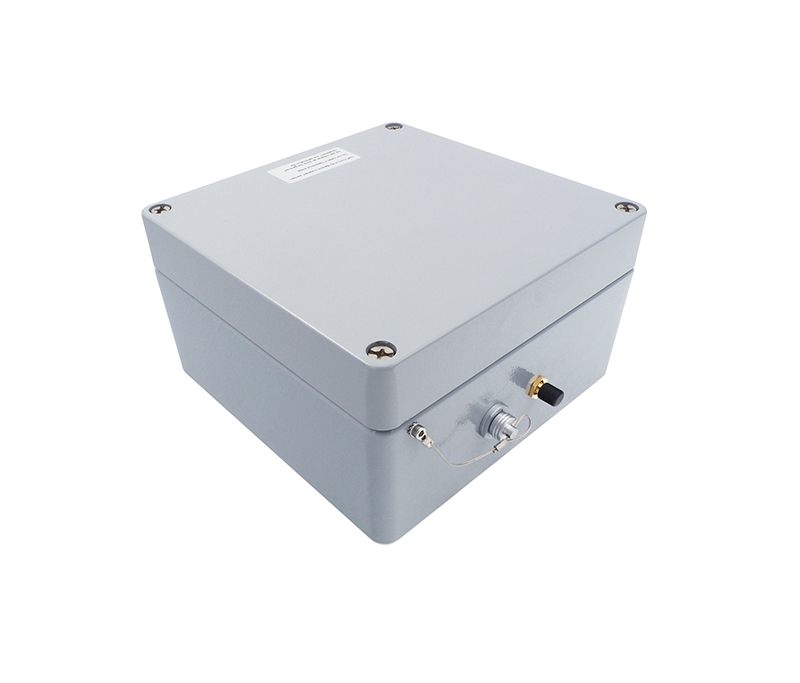

ARC1-BOX-SB
Caratteristiche:
- Connettività: 2G / 3G / 4G / NB-IoT / LTE-M / LoRa
- Interfacce dei sensori: RS485, SDI-12, analogico, digitale
- Ciclo di vita della batteria: Fino a 10 anni
- Dimensioni: 180 x 180 x 72 mm
- Caratteristiche particolari: per trasmettitori intrinsecamente sicuri
