L’Interfaccia Acqua-Olio mod. 122 è un freatimetro dotato di una speciale sonda ad infrarossi, che oltre alla misurazione del livello dell’acqua, consente di rilevare la presenza e misurare lo spessore, di liquidi non conduttivi in fase separata.
La sonda P8 è in grado di rilevare anche il più piccolo strato di prodotto galleggiante (detto surnatante o LNAPL) o sommerso (detto subnatante, sottonatante o DNAPL).
Prodotti rilevati:
L’interfaccia Acqua-Olio o “Interface Meter”, rileva tutti i liquidi non conducibili (con conducibilità inferiore a 20 µS/cm) in fase separata.
Solitamente si tratta di oli, carburanti, idrocarburi in genere.
Ambito di utilizzo:
L’Interface Meter Solinst mod. 122 può essere utilizzato, in pozzi, piezometri, piezometri di Casagrande, cisterne, serbatoi, vasche di raccolta ecc.).
Caratteristiche tecniche
| Materiale Nastro | PVDF |
| Lunghezze standard disponibili |
30 m, 60 m, 100 m, 150 m, 200 m, 250 m, 300 m
|
| Marcatura | Marcato al laser ogni mm, cm e m |
| Materiale Sonda | Acciao Inox e Hydex |
| Dimensioni Sonda | Diametro: 16 mm, Lunghezza: 122 mm |
| Sensibilità | 1 mm |
| Soglia di rilevabilità APL | 20 µS/cm |
| Certificazioni | ATEX 20 µS/cm ai sensi della direttiva 2014/34/UE (II 3 G Ex ic IIB T4 Gc). |
| Alimentazione | Batteria da 9 V |
L’Interface Meter Solinst mod. 122 è approvato per l’utilizzo in siti potenzialmente esplosivi ed è certificata ATEX ai sensi della direttiva 2014/34/UE (II 3 G Ex ic IIB T4 Gc).
Lo strumento è dotato di cavo di messa a terra munito di morsetto a coccodrillo da agganciare alla struttura metallica del pozzo o ad un picchetto di dispersione.
La sonda P8 è montata su nastro piatto in PVDF marcato al laser “no stretch” (con tracciabilità NIST e misurazioni standard UE), ad elevata resistenza alla trazione e efficienza elettrica. Il nastro è realizzato con 6 fili di acciaio inossidabile rivestiti in rame e 13 fili di acciaio inossidabile per ogni conduttore. Il materiale PDVF è molto resistente alla corrosione e molto facile da pulire e decontaminare.

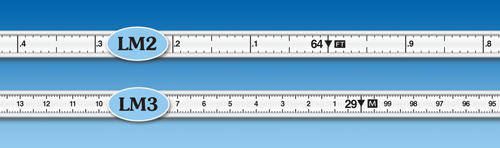

Nastro PVDF marcato al laser
La sonda P8 è montata su nastro piatto in PVDF marcato al laser “no stretch” (con tracciabilità NIST e misurazioni standard UE), ad elevata resistenza alla trazione e efficienza elettrica. Il nastro è realizzato con 6 fili di acciaio inossidabile rivestiti in rame e 13 fili di acciaio inossidabile per ogni conduttore. Il materiale PDVF è molto resistente alla corrosione e molto facile da pulire e decontaminare.
Nastri LM3: Marcatura ogni mm-cm-m
Sonda P8
La sonda ad infrarossi P8 resiste a pressioni fino a 500psi (circa 350 m).
Guida nastro
Lo strumento è dotato di una pratica guida per il nastro, che oltre a proteggerlo da eventuali danni causati dallo sfregamento con il bordo del piezometro, può venire utilizzata per agganciare direttamente lo strumenti, consentendo una comoda lettura.
LNAPL
I LNAPL (Light Non Aqueous Phase Liquid), liquidi leggeri in fase non acquosa) invece, rappresentano sostanze organiche liquide meno dense dell’acqua che, in caso di contatto accidentale con acque di falda, per percolazione, tendono a restare insolubili sulla superficie dell’acquifero e quindi a generare un tipo di inquinamento molto più pericoloso perché soggetto alle azioni di movimento del livello di falda. Esempi di LNAPL sono il benzene e gli oli combustibili.
DNAPL
I DNAPL (Dense Non Aqueous Phase Liquid, liquidi densi in fase non acquosa) sono sostanze organiche liquide più dense dell’acqua che, in caso di contatto accidentale con acque di falda, per percolazione, tendono a giungere sul fondo di essa generando in questo modo inquinamento dell’acquifero. Esempi di DNAPL sono i solventi clorurati e tutti gli idrocarburi alogenati.
Funzionamento:
